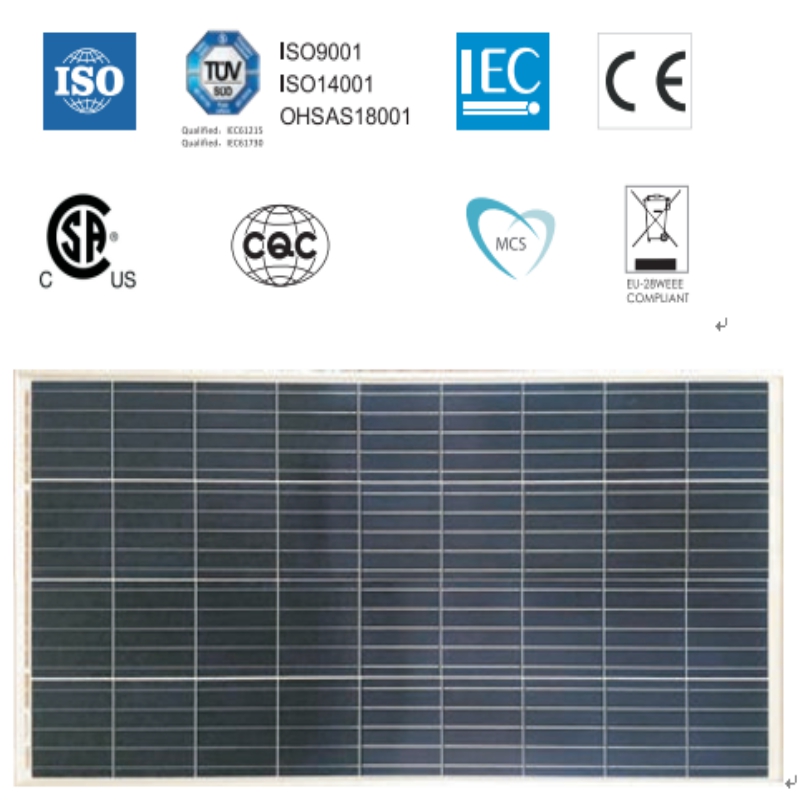

36C ELL ПОЛИКРИСТАЛЛИНЕН МОДУЛ

150-170Wp СИЛНА ВЪЗДУШНА СХЕМА

НАМАЛЕНИЕ НА МАКСИМАЛНО СИСТЕМА 1000VDC

18,0%   МАКСИМАЛНА ЕФЕКТИВНОСТ

E L E C T R IC A L D ATA (S T C)

Номер на модела                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Номинална мощност в Watts-Pmax (Wp)           150                                   155                             160                           165                           170

Волтаж с отворен кръг (V)                   22.3                                 22.4                             22.5                         22.6                           22.7

Ток на късо съединение-Isc (A)                     8.81                                 8.84                             8.88                         8.92                           8.96

Максимална мощност напрежение-Vmpp (V)         18.3                                 18.5                             18.6                         18.7                           18.8

Максимална мощност на тока-Impp (A)             8.20                               8.40                             8.60                           8.80                         9.00

Ефективност на модула (%)                             14.9                                 15.4                             15.9                           16.4                         16.9

STC: Облъчване 1000 W / m², Температура на клетките 25 ° C, Маса на въздуха AM1.5 съгласно EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Номер на модела                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Максимална мощност-Pmax (Wp)         110,9                             114,6                           118,3                       122,0                       125,7

Волтаж с отворен кръг (V)           20.7                               20.8                           20.9                         21.0                         21.1

Ток на късо съединение-Isc (A)           7.15                                 7.18                           7.21                         7.24                         7.27

максимален Мощност Напрежение-Vmpp   (V)     16.8                             17.0                           17.1                         17.2                           17.3

Максимална мощност на тока-Impp (A)     6.61                             6.77                           6.93                           7.09                           7.25

STC: Облъчване 1000 W / m², Температура на клетките 25 ° C, Маса на въздуха AM1.5 съгласно EN 60904-3.

ME C HANIC AL DATA

Слънчеви клетки                                 Поликристална 156,75 × 156,75 мм

Конфигурация на клетката                     36 клетки (4 × 9)

Размери на модула                 1480 × 680 × 35mm

тегло                                     единайсеткг

Superstrate                             3,2 мм, високо предаване, ниско желязо, закалено ARC стъкло

Основа                               Бял гръб

Кадър                                     Сребърна анодизирана алуминиева сплав тип 6063T5, цвят сребро

J-Box                                       Пот, IP67, 1000VDC, 3 байпаса на Шотки

Кабели                                   4.0mm² (12AWG), дължина 900mm

Съединител                           Съвместим с IP67 MC4

T E MP E R AT UR E & M AXIMUM R AT ING S

Номинална работна температура на клетката (NOCT)                     45 ° С ± 2 ° C

Температурен коефициент на вот                                         -0,32% / ° C

Температурен коефициент на Isc                                           0.05% / ° C

Температурен коефициент Pmax                                       -0,39% / ° C

Работна температура                                                 -40 ° + 85 ° С

Максимално напрежение в системата                                               1000VDC

Максимална серия предпазители                                                   15А

Ограничаване на обратен ток                                               15А

ОПАКОВКА КОНФИГУРАЦИЯ

                                                                  четиредесетфута                                       двадесетфута

Брой модули на контейнер                             1600                                     700

Брой модули на палет                                   2                                         2

Брой палети на контейнер                                 800                                       350

Размери на опаковъчната кутия (LxWxH) в мм               1570 × 770 × 82                     1570 × 770 × 82

Бруто тегло на кутията [kg                                               23                                         23

ВНИМАНИЕ: ПРОЧЕТЕТЕ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ И МОНТАЖ ПРЕДИ ИЗПОЛЗВАНЕ НА ПРОДУКТА.
