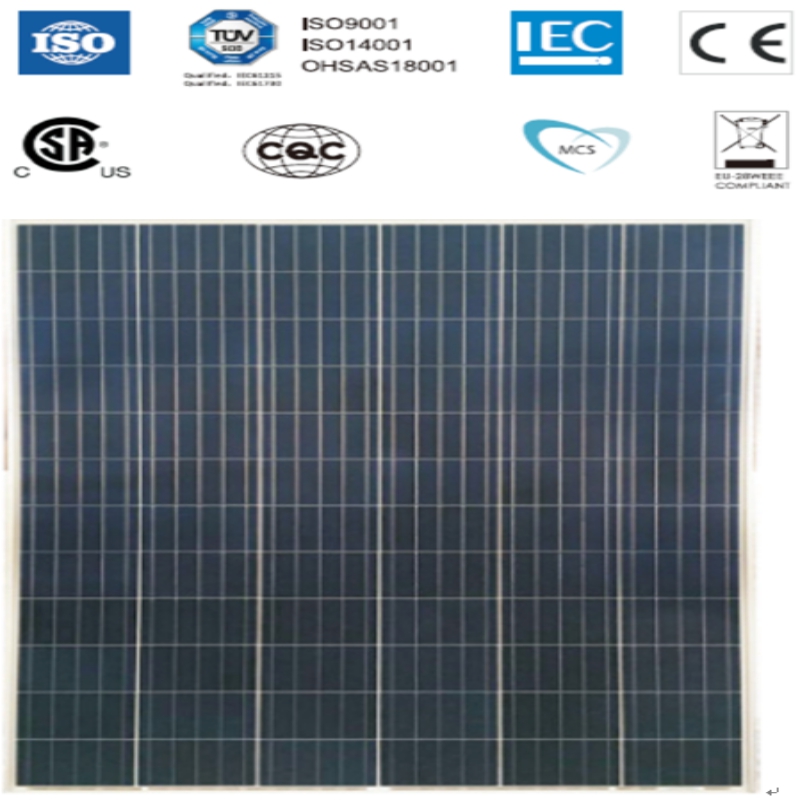

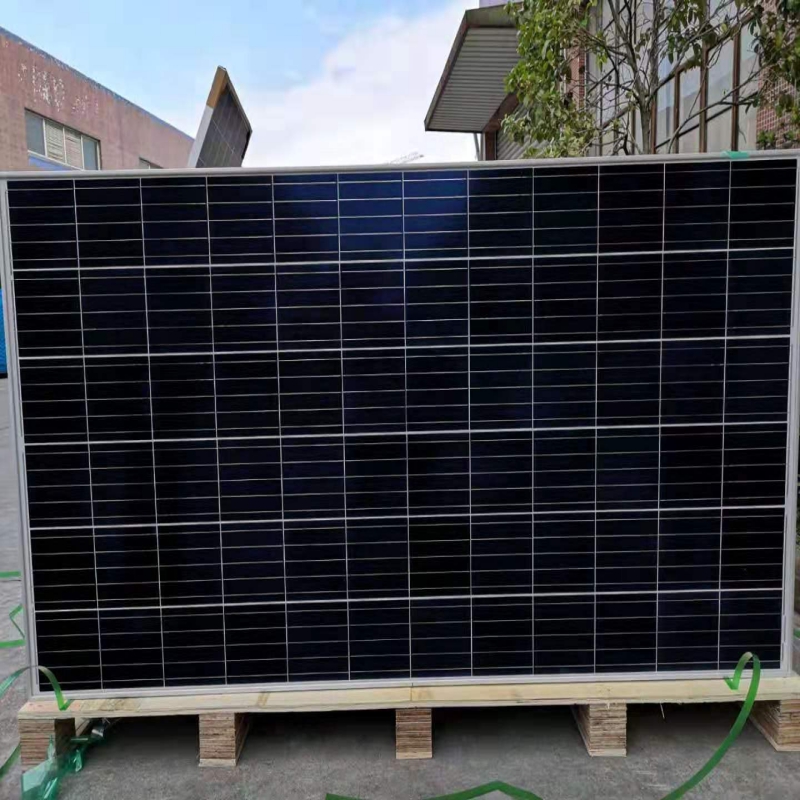

72C ELL ПОЛИКРИСТАЛЛИНЕН МОДУЛ

100-120Wp СИЛНА ВЪЗДУШНА СХЕМА

НАМАЛЕНИЕ НА МАКСИМАЛНО СИСТЕМА 1000VDC

18.0% МАКСИМАЛНА ЕФЕКТИВНОСТ

E L E C T R IC A L D ATA (S T C)

Номер на модела                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

Номинална мощност в Watts-Pmax (Wp)           100                         105                         110                           115                         120

Волтаж с отворен кръг (V)                   22.3                         22.4                         22.5                         22.6                         22.7

Ток на късо съединение-Isc (A)                     6.12                         6.23                         6.35                       6.47                           6.59

Максимална мощност напрежение-Vmpp (V)       18.2                         18.4                         18.6                       18.8                           18.9

Максимална мощност на тока-Impp (A)           5.50                       5.73                         5.91                       6.09                           6.27

Ефективност на модула (%)                                 17                           17.1                       17.3                       17.5                           17.7

STC: Облъчване 1000 W / m², Температура на клетките 25 ° C, Маса на въздуха AM1.5 съгласно EN 60904-3.

E L E C T R IC A L D ATA (NO C T)

Номер на модела                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

Максимална мощност-Pmax (Wp)             73.9                         77.6                       81.3                         85                             88.7

Волтаж с отворен кръг (V)             20.7                           20.8                       20.9                           21                             21.1

Ток на късо съединение-Isc (A)                 5.0                             5.1                         5.1                           5.2                           5.3

Максимална мощност напрежение-Vmpp (V)   16.7                         16.9                       17.1                         17.3                         17.4

Максимална мощност на тока-Impp (A)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT: Облъчване при 800 W / m², Температура на околната среда 20 ° C, Скорост на вятъра 1 m / s.

МЕХАНИЧНИ ДАННИ

Слънчеви клетки                                           Поликристален 156,75 × 52,25 мм

Конфигурация на клетката                               72 клетки (6 × 12)

Размери на модула                           1030 × 680 × 30 милиметра

тегло                                                 9.5кг

Superstrate                                         3,2 мм, високо предаване, ниско желязо, закалено ARC стъкло

Основа                                             Бял гръб

Кадър                                                   Сребърна анодизирана алуминиева сплав тип 6063T5, цвят сребро

J-Box                                                     Пот, IP67, 1000VDC, 3 байпаса на Шотки

Кабели                                                     4.0mm² (12AWG), дължина 900mm

Съединител                                               Съвместим с IP67 MC4

T E MP E R AT UR E & M A X IMUM R AT ING S

Номинална работна температура на клетката (NOCT)                                       45 ° С ± 2 ° C

Температурен коефициент на вот                                                                 -0,32% / ° C

Температурен коефициент на Isc                                                                   0.05% / ° C

Температурен коефициент Pmax                                                               -0,39% / ° C

Работна температура                                                                           -40 ° + 85 ° С

Максимално напрежение в системата                                                                           1000VDC

Максимална серия предпазители                                                                                 15А

Ограничаване на обратен ток                                                                               15А

PA C K ​​A G ING C O NF IG UR AT IO N

                                                                                            четиредесетфута                             двадесетфута

Брой модули на контейнер                                   2300                           1000

Брой модули на палет                                       2                                 2

Брой палети на контейнер                                     1150                           500

Размери на опаковъчната кутия (LxWxH) в мм                   1050 х 690 х 70         1050 х 690 х 70

Бруто тегло на кутията [kg                                                         20                               20
