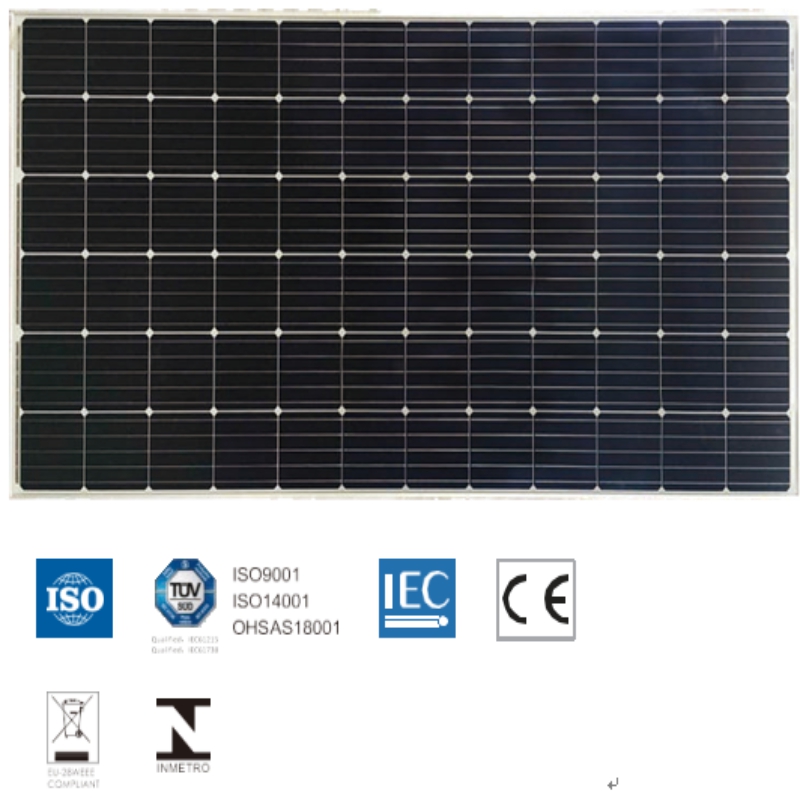

72 CELL   МОНОКРИСТАЛЛИНЕН МОДУЛ

360-380Wp СИЛНА ВЪЗДУШНА СИЛА

МАКСИМАЛНА СИСТЕМА НА СИСТЕМАТА 1500VDC

19.6% МАКСИМАЛЕН ЕФЕКТИВЕН

ЕЛЕКТРИЧЕСКИ ДАННИ (STC)

Номер на модела                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

Номинална мощност в Watts-Pmax (Wp)           360                               365                                 370                                 375                               380

Волтаж с отворен кръг (V)                   47.3                               47.7                             48.15                                 48.6                               48.95

Ток на късо съединение-Isc (A)                     9.80                             9.85                                 9.90                               9.95                                 10.00

Максимална мощност напрежение-Vmpp (V)           38.95                             39.25                             39.6                             39.95                               40.25

Максимална мощност на тока-Impp (A)           9.25                             9.3                               9.35                               9.40                                   9.45

Ефективност на модула (%)                             18.6                                 18.8                                 19.1                               19.3                               19.6

STC: Облъчване 1000 W / m², Температура на клетките 25 ° C, Маса на въздуха AM1.5 съгласно EN 60904-3.

ЕЛЕКТРИЧЕСКИ ДАННИ (NMCT)

Номер на модела                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

Максимална мощност-Pmax (Wp)                     269,3                             272,8                           276,8                       280,7                               284,3

Волтаж с отворен кръг (V)                   43.5                               43.90                         44.30                         44.70                             45.00

Ток на късо съединение-Isc (A)                     8.04                                 8.08                               8.12                             8.16                               8.20

максимален   Мощност Напрежение-Vmpp   (V)           35.70                               36.00                           36.30                         36.60                             36.90

Максимална мощност на тока-Impp (A)           7.55                                   7.59                                 7.63                         7.67                             7.71

NMOT: Облъчване при 800 W / m², Температура на околната среда 20 ° C, Скорост на вятъра 1 m / s.

МЕХАНИЧНИ ДАННИ

Слънчеви клетки                                                             Monocrystalline   156,75 × 156,75 mm, 5BB

Конфигурация на клетката                                                 72 клетки (6 × 12)

Размери на модула                                               1956 × 992 × 40 mm

тегло                                                                 22 килограма

Superstrate                                                           3,2 мм, високо предаване, ниско желязо, закалено ARC стъкло

Основа                                                             Бял гръб

Кадър                                                                 Анодизирана алуминиева сплав тип 6063T5, цвят сребро

J-Box                                                                   Пот, IP67, 1500 VDC, 3 байпаса на Шотки

Кабели                                                                 4.0mm² (12AWG), дължина 1200mm

Съединител                                                           IP67, PV-SY02

ТЕМПЕРАТУРА & М АКСИМАЛНИ РЕЙТИНГИ

Номинална работна температура на клетката (NOCT)                                             45 ° С ± 2 ° C

Температурен коефициент на вот                                                                   -0,29% / ° C

Температурен коефициент на Isc                                                                     0.05% / ° C

Температурен коефициент Pmax                                                               -0,39% / ° C

Работна температура                                                                         -40 ° + 85 ° С

Максимално напрежение в системата                                                                         1500VDC

Максимална серия предпазители                                                                           20 А

Ограничаване на обратен ток                                                                         20 А

КОНФИГУРИРАНЕ НА СТРАНА

                                                          четиредесетфута                                 двадесетфута

Брой модули на контейнер                                 648                                 270

Брой модули на палет                                         27                                   27

Брой палети на контейнер                                   24                                   10

Размери на опаковъчната кутия (LxWxH) в мм                   1980 * 1130 * 1130             1980 * 1130 * 1130

Бруто тегло на кутията [kg                                                   640                                     640

ВНИМАНИЕ: ПРОЧЕТЕТЕ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ И МОНТАЖ ПРЕДИ ИЗПОЛЗВАНЕ НА ПРОДУКТА.
