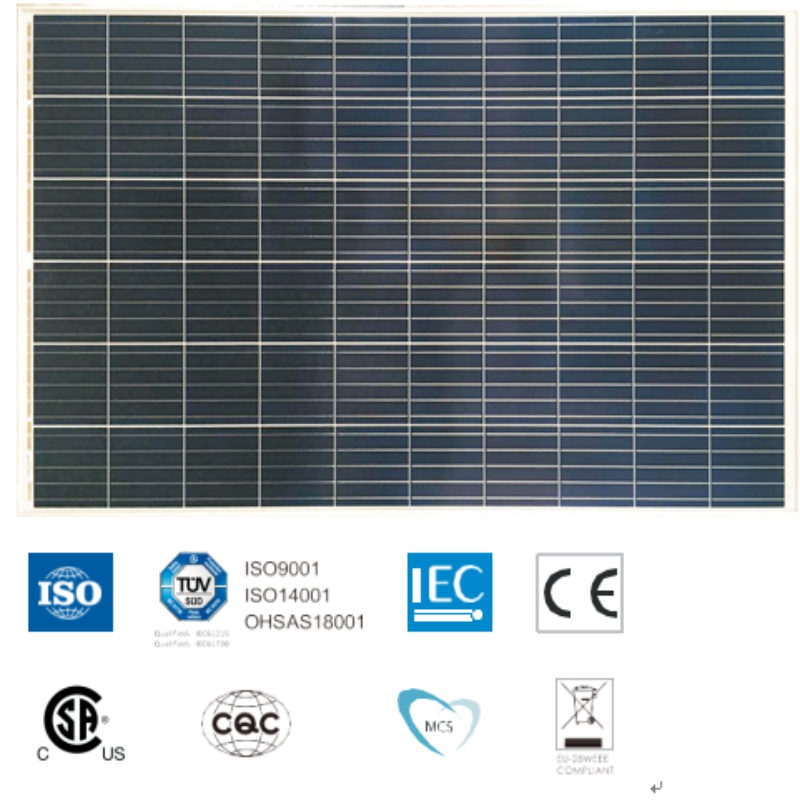

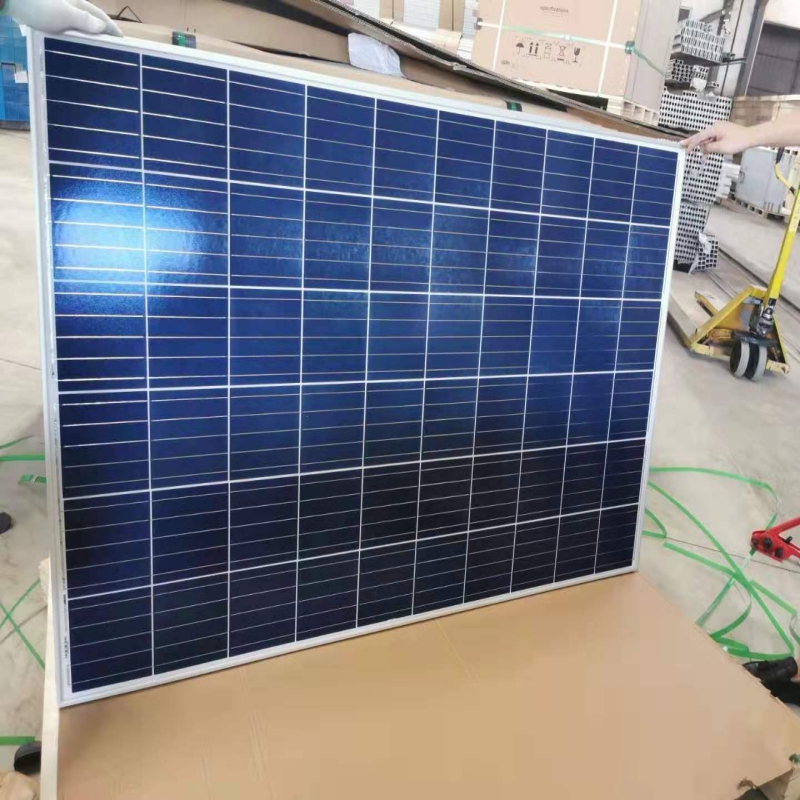

60 CELL ПОЛИКРИСТАЛЛИНЕН МОДУЛ
260-280Wp СИЛНА ВЪЗДУХА
НАМАЛЕНИЕ НА МАКСИМАЛНО СИСТЕМА 1500VDC
17.1% МАКСИМАЛНА ЕФЕКТИВНОСТ
ЕЛЕКТРИЧЕСКИ ДАННИ (STC)
Номер на модела SYM60-6-260P SYM60-6-265P SYM60-6-270P SYM60-6-275P SYM60-6-280P
Номинална мощност в Watts-Pmax (Wp) 260 265 270 275 280
Волтаж с отворен кръг (V) 37.8 38.0 38.2 38.4 38.6
Ток на късо съединение-Isc (A) 9.04 9.12 9.20 9.28 9.36
Максимална мощност напрежение-Vmpp (V) 30.6 30.9 31.2 31.5 31.8
Максимална мощност на тока-Impp (A) 8.50 8.58 8.66 8.74 8.82
Ефективност на модула (%) 15.9 16.2 16.5 16.8 17.1
STC: Облъчване 1000 W / m², Температура на клетките 25 ° C, Маса на въздуха AM1.5 съгласно EN 60904-3.
ЕЛЕКТРИЧЕСКИ ДАННИ (NOCT)
Номер на модела SYM60-6-260P SYM60-6-265P SYM60-6-270P SYM60-6-275P SYM60-6-280P
Максимална мощност-Pmax (Wp) 194 197 201 205 208
Волтаж с отворен кръг (V) 35.2 35.3 35.5 35.6 35.8
Ток на късо съединение-Isc (A) 7.31 7.38 7.44 7.51 7.57
максимален Мощност Напрежение-Vmpp (V) 28.1 28.3 28.4 28.6 28.7
Максимална мощност на тока-Impp (A) 6.89 6.98 7.08 7.17 7.25
NOCT: Облъчване при 800 W / m², Температура на околната среда 20 ° C, Скорост на вятъра 1 m / s.
МЕХАНИЧНА ДАТА
Слънчеви клетки Поликристална 156,75 × 156,75 мм
Конфигурация на клетката 60 клетки (6 × 10)
Размери на модула 1650 × 992 × 35mm
тегло осемнайсеткилограм
Superstrate 3,2 мм, високо предаване, ниско желязо, закалено ARC стъкло
Основа Бял гръб
Кадър Сребърна анодизирана алуминиева сплав тип 6063T5, цвят сребро
J-Box Пот, IP67, 1500 VDC, 3 байпаса на Шотки
Кабели 4.0mm² (12AWG), дължина 900mm
Съединител Съвместим с IP67 MC4
ТЕМПЕРАТУРА & MAXIMUMRATINGS
Номинална работна температура на клетката (NOCT) 45 ° С ± 2 ° C
Температурен коефициент на вот -0,32% / ° C
Температурен коефициент на Isc 0.05% / ° C
Температурен коефициент Pmax -0,39% / ° C
Работна температура -40 ° + 85 ° С
Максимално напрежение в системата 1500VDC
Максимална серия предпазители 15А
Ограничаване на обратен ток 15А
P КОНФИГУРИРАНЕ НА СТРАНА
четиредесетфута двадесетфута
Брой модули на контейнер 840 360
Брой модули на палет 30 30
Брой палети на контейнер 28 12
Размери на опаковъчната кутия (LxWxH) в мм 1680 × 1120 × 1130 1680 × 1120 × 1130
Бруто тегло на кутията [kg 590 590
ВНИМАНИЕ: ПРОЧЕТЕТЕ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ И МОНТАЖ ПРЕДИ ИЗПОЛЗВАНЕ НА ПРОДУКТА.
