Интелигентно цифрово устройство за сортиране на вихрови токове ERS6000

Дата на излизане:2019-08-27 10:59

Пет предимства на продуктите

  • Нова технология за сортиране на материали по твърдост на многочестотна + многоканална термична обработка
  • Бързо сортиране на твърдост на материала, термична обработка, якост на опън, структура, плътност на синтероване на смеси, неразрушително изпитване, без повреди на части и материали.
  • Новият софтуерен алгоритъм, по-добра ефективност на откриване и по-високо съотношение шум / шум в сравнение с връстниците, непрекъснато разработване на софтуер, осигуряващ безплатни актуализации на софтуера за цял живот.
  • Има едноканална 8-честотна функция за сортиране и може също така да работи на 8 честоти за няколко канала едновременно.
  • Мощните софтуерни функции включват съхранение на параметри, съхранение на данни, анализ на отчети, статистика и други.

информация за продукта

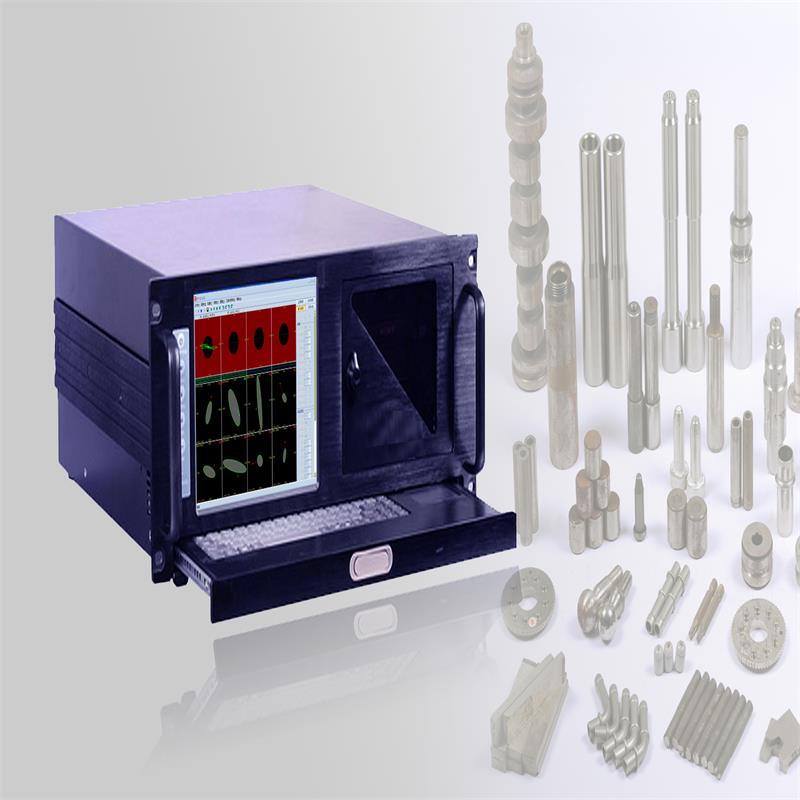

Интелигентен цифров инструмент за сортиране на вихрови токове


Ново сортиране на материали по твърдост   Технология на многочестотни   +   Многоканална термична обработка

Интелигентният инструмент за сортиране на материали с цифрови вихрови токове от серията ERS6000 е особено подходящ за сортиране на твърдост и тестване на материали за автомобилни / авиационни части при термична обработка.

Бързо сортиране на твърдост на материала, термична обработка, якост на опън, структура, плътност на синтероване на смеси, неразрушително изпитване, без повреди на части и материали. Наистина осъзнавате 8 честотни едновременно откриване, по-висока точност на откриване, стабилност и надеждност от еднократното детектиране. Елиминирайте възможността за пропуснато откриване на всички разлики.

Новият софтуерен алгоритъм, по-добра ефективност на откриване и по-високо съотношение шум / шум в сравнение с връстниците, непрекъснато разработване на софтуер, осигуряващ безплатни актуализации на софтуера за цял живот.

Има едноканална 8-честотна функция за сортиране и може също така да работи на 8 честоти за няколко канала едновременно.

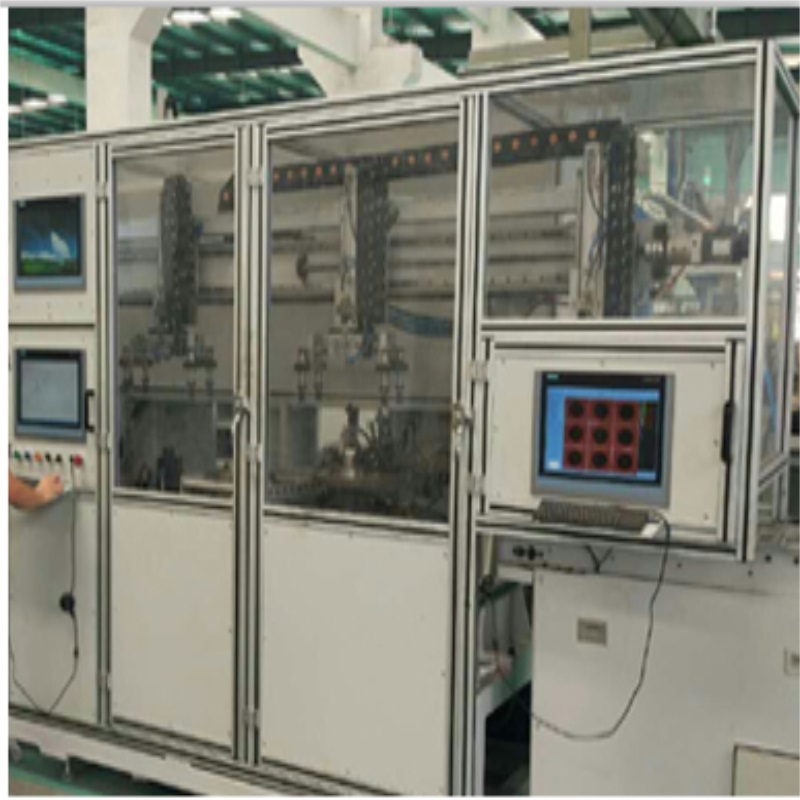

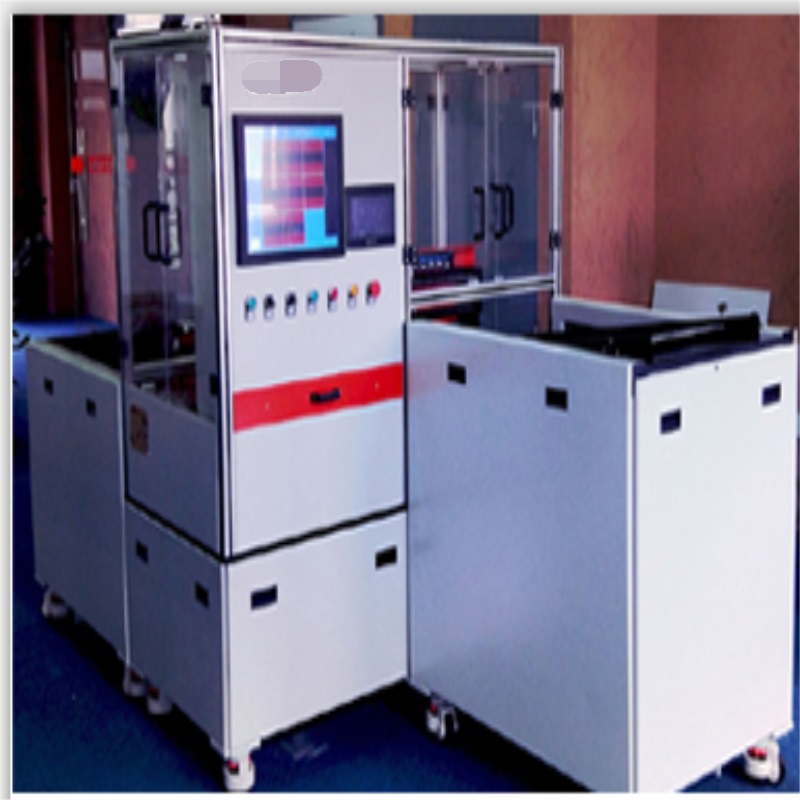

Може да персонализирате различни видове сонди според изискванията на клиента за тестване. Може да се тества ръчно в лабораторията или да се интегрира с автоматизирано масово бързо откриване. Има много видове I / O интерфейси за данни, може да реализира функциите на бързо автоматично откриване, автоматично сортиране, автоматична аларма, автоматична статистика и т.н.

Мощните софтуерни функции включват съхранение на параметри, съхранение на данни, анализ на отчети, статистика и други.

Инструментът е прост, разумен и интуитивен за работа.

Бързо превключвайте между китайски и английски с един бутон и бързо персонализирайте многоезични пакети.


8 Честотно сортиране на твърдост / материал / топлинна обработка / разлика във формата и други


Метод за откриване                                     Количество за откриване       Известно ОК       NG         Неоткрити елементи на NG

Металографски анализ                                       2000                       1884             116

Обикновена единична Детекция на честотата                     2000                       1884             81                       35

Детекция на много честоти                                   2000                       1884             116


Технически спецификации

◆   Канал за откриване: 1-16 (устойчиво разширяване на 256 канала според нуждите)

  Честотен диапазон: 10 Hz ~ 12MHz, непрекъснато регулируем; множество независими честоти, едночестотни, 8 честотни опции (до 16 софтуерни честоти на канал);

  Системата се основава на разработка на WINDOWS и системата се обновява постоянно безплатно;

  Диапазон на усилване: 0,0dB ~ 99,0 dB непрекъснато регулируеми, стъпка: 0,1 dB; фина настройка, бързо увеличаване / намаляване;

Коефициент на усилване: (X / Y) 0,1 ~ 10,0; непрекъснато регулируема, фина настройка, бързо увеличаване / намаляване;

  Съотношение сигнал / шумu003e 10 dB (до 30 db);

  Фазово завъртане: 0 ~ 360 ° непрекъснато регулируема; Стъпка: 1;

  Регулируемо ниво на задвижване на сондата (възбуждане): 1 до 16;

  Коефициент на филтъра : 0-30000;

  Регулируем диапазон на откриване, т.е. максимална стойност на измерване: 10 ~ 10000, стъпка 1;

  Коефициент на усилване на хардуера: 1dB ~ 32dB непрекъснато регулируем, стъпка: 1dB;

  Множество режими на възбуждане: DP / DI; може да се конфигурира с диференциални, абсолютни и различни потребителски сонди.

  Функция за аларма на сондата (визуален модел)

  Бърз цифров баланс;

  Режимът на непрекъснатата линия и изравняващия дисплей са гъвкави и незадължителни;

  Коефициент на изравняване на дисплея: 1 ~ 400;

  Цифрово филтриране: нискочестотен (0Hz ~ 2000Hz) високочестотен (0Hz ~ 2000Hz); използвайки уникален " цифрово филтриране " ефективно потискане на сигнала за смущения на място, за да се гарантира точността и стабилността на откриването;

  Стабилност: 16 часа≤2dB;

  Помощният модел има функцията да отсича крайните и крайните сигнали на опашката и ефективно да контролира крайната мъртва зона на крайния край;

  Продължителността на алармата може да се регулира: 10ms ~ 60,000ms, стъпка 1ms;

  Липсващ процент: ≤0%, фалшиво положителен процент (фалшиво преценен като несъответстващ продукт по грешка) ≤1%;

  Предоставяйте точни и навременни сигнали за обратна връзка на дефектните части и извършвайте мастиленоструйно маркиране, позиция на маркировка, дължина и др. (Изисква периферна поддръжка);

  Автоматично записва броя на дефектите и техните местоположения;

  С маркиране със забавяне, маркиране с фиксирана дължина, аларма за забавяне и други функции;

  Гъвкав избор на вътрешен и външен часовник

  Точност на маркиране до ≤ ± 10 мм (изисква периферна поддръжка, в зависимост от скоростта на откриване, изискванията);

  Софтуерна / хардуерна изходна аларма в реално време, множество режими на прозорец на алармата (кръгъл, квадратен, с форма на вентилатор, персонализиран тип), с аларма, функция за предварително аларма и могат да извеждат сигнали отделно;

  Неравна амплитуда, настройка на зоната за асиметрична фаза;

  Множество режими на показване: импеданс, времева база, AB почистване, 8 честотни сортировки, аналогов 3D дисплей (в зависимост от избора на модел);

  С уникална референтна линия на алармата за времева база, по-интуитивно показване на данни за откриване.

  Може да съхранява голям брой различни програми за откриване и тестови данни;

  Функцията за разширяване на възпроизвеждането на вихровия ток може да измери амплитудата, фазата и цифровата стойност на дефекта;

  Декартова координатна система и избор на фона на полярната координатна система;

  Автоматично формиране на доклади от изпитвания (включително броя на тестовете, персонал за изпитване, параметри на изпитването, брой на преминаване и брой несъответствия и т.н.);

  Превключване с едно щракване между китайски и английски операционни езици, няма нужда да инсталирате операционна система или онлайн помощ;

  Работна среда: Захранване: AC 220V / 110V;

  Работна температура: 0 ° С ~ +45 ° С , температура на съхранение: -20 ° С ~ +50 ° С , относителна влажност: ≤ 85%;

  Плоскостта за инсталиране на всеки детектор за дефекти е: 550 × 1000 mm2, а сигналната линия може да бъде странична стена или долна.

  Размер и тегло на външния вид: 500 * 500 * 260 мм (Д * Ш * В), тегло: 5 кг. (без дисплей)

  По избор малък тип индустриален контрол, хоризонтален индустриален тип управление, 5U индустриален тип управление (с дисплей)
