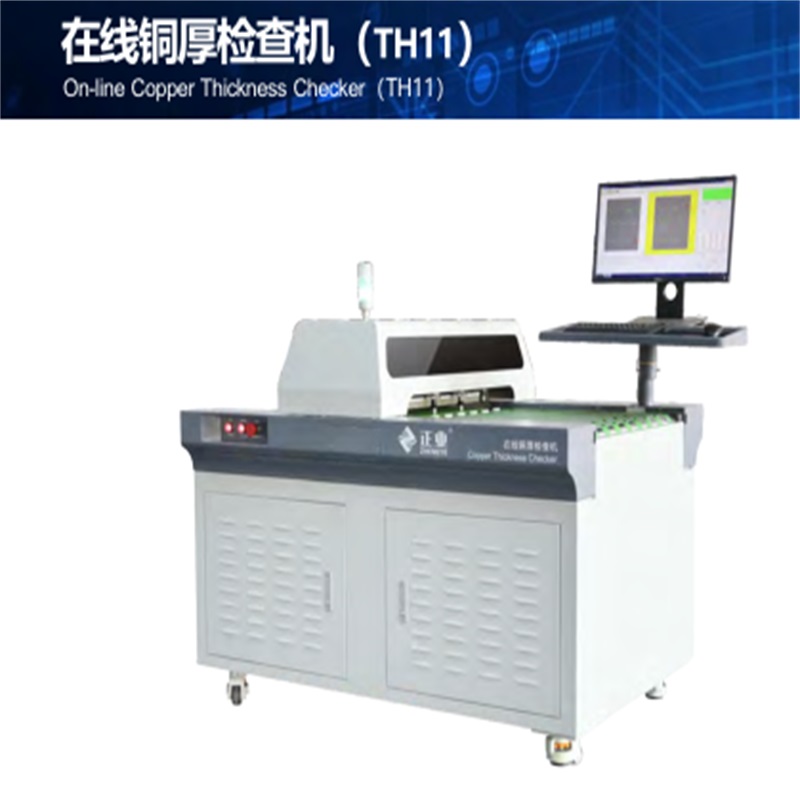

PCB   Онлайн проверка на дебелината на медта (TH11)

ИЗПОЛЗВАНЕ

Онлайн машината за проверка на дебелината на медта е подходяща за измерване на дебелината на медта върху повърхността на твърда дъска, еднослойна и многослойна платка.

ХАРАКТЕРИСТИКИ

1. Свържете производствената линия: следете докирането на MES онлайн и предотвратявайте производството на дефектни продукти;

2. Точни данни: подобрете ефективността на теста и намалете грешката при запис и тест при хора;

3. Оригинален метод на позициониране: патентован дизайн, двустранно измерване;

4. Стабилни характеристики: оборудвани с хост fischer PC2 и медна сонда ERCU N;

5. Дебелина на тестовата плоча: 0,050-12 мм, широк диапазон на дебелина на приложимата плоча;

6. Автоматизация: може да поддържа три автоматични системи за товарене и разтоварване, за да намали разходите и да подобри ефективността;

7. Тестовите точки се потвърждават лесно от входния файл (наличен тип файл: Gerber или DRL).

ТЕХНИЧЕСКИ ПАРАМЕТЪР

ВЕЩ                                                                       СПЕЦИФИКАЦИИ

Измерване на плочата                                   200мм × 220мм - 650мм × 620мм

Дебелина на тестовата пластина                                                   0.05mm-12 милиметра

Диапазон на тест за дебелина на медта                                       0.1-120μm

Медна дебелина на тестовата площ                               > 10 мм х 15 милиметра

Точност на тестване                                                               ± 5%

Меден контролер за изпитване на дебелина                       РИБАР (MMS PC2 BU)

Медна сонда за изпитване на дебелина                             РИБАР (ПРОБА ERCU N)

Тест Ефективност                                           6 точка: 6-9S / бр, 18 точка: 10-13S / бр

Точност на позициониране на тестовата точка                                         ± 3 mm

Тестова точка                                         1. въведете файла (въведете Dir) и намерете точките за тестване

2. входен файл (въведете Gerber) и намерете точките за тестване

3. Средно 5 точки за изпитване или 9 точки за изпитване, които

може да се зададе от софтуер

Скорост на платформата                                                       6м / мин., 12м / мин

Статистика на данните                                                                     да

Събиране на плоча функция                                                   по избор

Температура на работната среда                                     22 ± 3 ° С

Изискване за мощност                                                   AC220V 50Hz

Захранване с въздух                                                                   0.6-0.8Mpa

мощност                                                                             2kW

тегло                                                                           500кг

Размер на външния вид (L × W × H)                 1536 × 1245 × 1420 мм (платформа 900 мм)
