Онлайн система за тестване на вихрови токове за комбинирана машина за изтегляне ECN8002

Дата на излизане:2019-08-29 15:20

Пет предимства на продуктите

  • Нагласете техническите параметри и стандартните проби на детектор за дефект в съответствие с изискванията за тестване.
  • Регулирайте позицията на сондата и сондата според спецификациите на детайла.
  • Системата за откриване на дефекти открива детайла, алармите и маркировките.

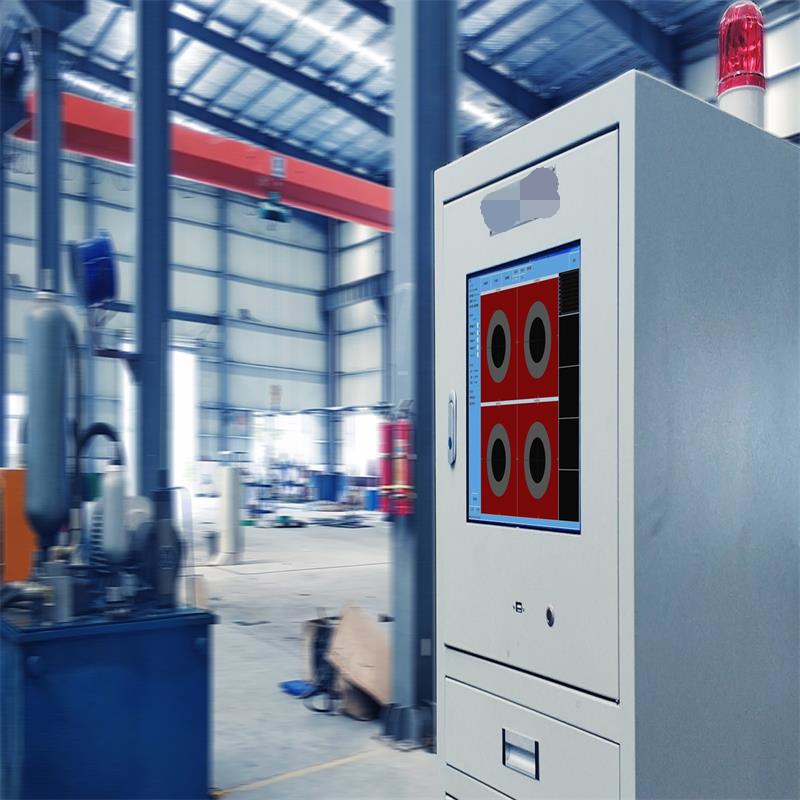

  • Записването, съхранението и анализът на данни се извършват от хоста за откриване на дефекти.
  • Сигналът OK / NG се извежда в системата за сортиране.

информация за продукта

Онлайн система за тестване на вихрови токове за   Комбинирана машина за рисуване   ECN8002


Резюме на Проекта

Клиентите произвеждат чертежни пръти, основно изработени от цветни или черни метали. Предвижда се да се инсталира он-лайн система за тестване на вихрови токове на комбинираната машина за изтегляне, а материалът OK / NG ще бъде сортиран по изходния сигнал след тестване. Програмата ще бъде предложена в съответствие с продуктовите спецификации на клиента и изискванията за тестване. Действителният дизайн е различен от плана на снимките, но отклонението е   малък. Преобладават чертежите за преглед на дизайна.

1.1Материалът е цветни метали, които могат да бъдат открити чрез обикновена сонда.

1.2Материалът е феромагнетичен материал. Неравномерното разпределение на магнитното поле в материала води до нестабилност на сигнала за откриване на вихровия ток. Детекцията на вихровия ток се основава на технологията за магнитно насищане. След откриването устройството за демагнетизация се използва за демагнетизиране (ако е необходимо).

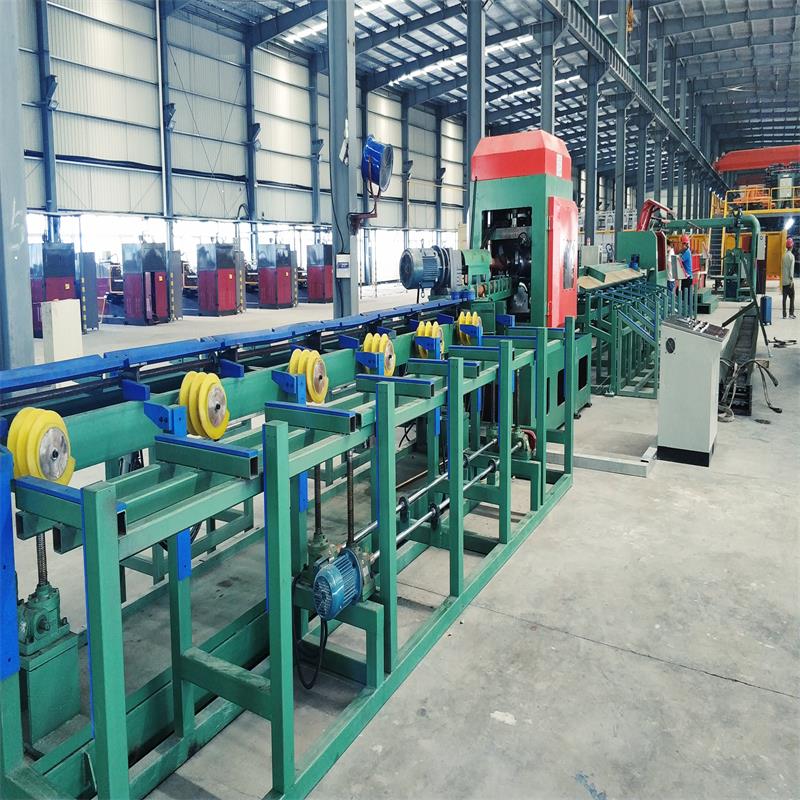

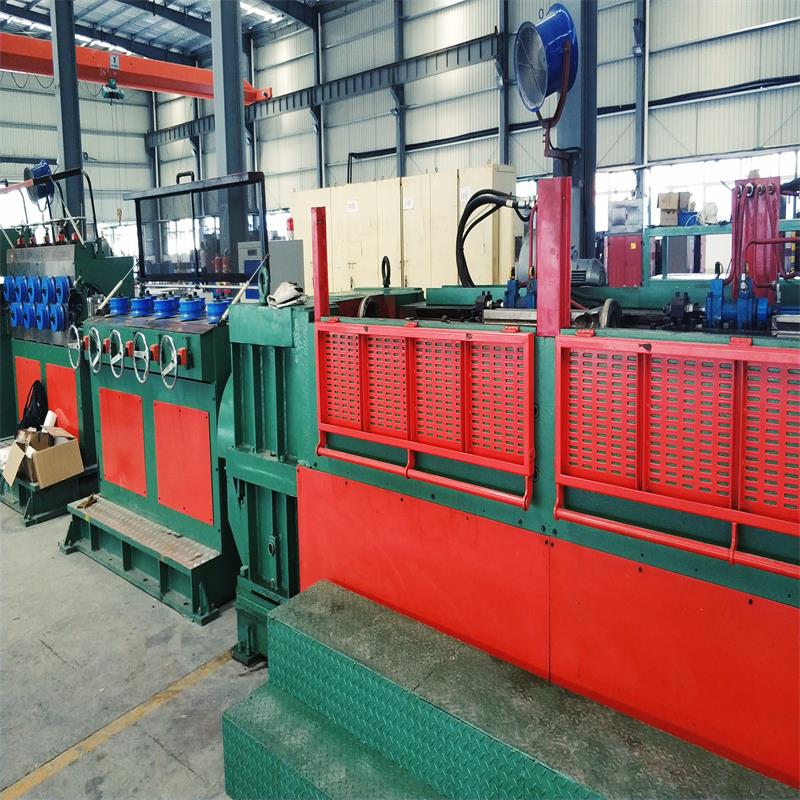

Относно избора на място за инсталиране на онлайн платформа за тестване на вихрови токове за комбинирана машина за изтегляне:   поради вибрациите на позицията след срязване е невъзможно да се монтира тестовата платформа, а въртенето на щангата в положение с две ролки не е подходящо за монтаж. Имайки предвид факторите на вибрация и равномерна скорост, той се инсталира в положение на кръстосано и вертикално изправяне преди срязване.

Решението на трудността с правилното сортиране след срязване:   чрез сигнала на срязваща машина, енкодер и други сигнали, той може точно да идентифицира последващата лента за изтичане (след срязване).

Други изисквания на полето:   системата за откриване на неизправности изисква от пулдера да прекъсне сигнала на механизма, сигналът за код на скоростта може да бъде изведен в системата за откриване на дефекти, за да се постигне точно сортиране на OK / NG след отрязването. Броят на фотоелектрическите разделителни елементи (има ясна пропаст между непрекъснато течащия прът и пръта) и сигналът на затягащото колело може да се използва за разделяне на пръта след рязане.

Уверете се, че положението на монтажа е около 600 mm в аксиална посока, преди да отрежете, обиколката на скачане на детайла е в рамките на ± 0,1 mm, главата на щангата трябва да бъде въведена ръчно, за да не се счупи механизма на сондата, а опашката трябва да бъде отрязана ръчно и изваден след изкривяване, така че да не се повреди сондата.


Откриване на информация за детайла

Име на обекти за откриване                   Тръби, пръти от цветни метали (цветни метали като алуминий и   мед), пръти от черни метали и др.

Материал                                         Цветни метали, черни метали и др.

Измерение                                       Спецификация: 8мм

Ширина на заваряване                                     /

дължина                                             Онлайн откриване на дефекти по дължина, режеща тръба или намотка за летящ трион след откриване на недостатък

Степен на огъване                               1,5 мм / м (от станцията за откриване)

Кръгова степен                               Кръгла тръба ≦ 0,1 мм

грапавост                                       Тръбна стена и заварка (с резби) ≦ 3.2, бар без стърчащ бер и т.н.

твърдост                                         Harder

Скорост на откриване                               Шестдесетметра / мин   (Скорост на откриване на инструмента: 0,52-750m / min)

Детекция на част температура             ≦ 80 ° C или нормално   температура


Изискване за откриване и   Стандарт за точност

                                                                Изпълнителен стандарт за откриване

Брой стандарт                                         Име на стандарт                                                             клас

GB / T 14480-2015             Неразрушителен инструмент за тестване       водовъртеж   Текущ   Тестване   оборудване                     /

GB / T   11260-2008                           Еди ток   Метод за изпитване на кръгла стомана                                           /

GB / T 29997-2013       Метод за тестване на вихровия ток за мед и   Медни сплави и проводници                     /


Технически параметър на системата

Име на t той Система:   Онлайн система за тестване на вихрови токове за комбинирано рисуване машина (отсече серия за прецизно сортиране)

Тип: ECN8002

детектори метод метод:   Двоен канал чрез разпознаване на тип (абсолютна + диференциална)

Режим на управление: Автоматично + Ръчно

Инструмент и сонда: Вихроводен ток; Двуканален цифров висок интелигентност Еди ток детектор и сонда

Платформа за откриване: Основна платформа за откриване независимо разработена

Кратко въведение в операцията за откриване:

Коригирайте техническите параметри и стандартните проби на детектор за дефект в съответствие с изискванията за тестване;

Регулирайте положението на сондата и сондата според спецификациите на детайла;

Системата за откриване на дефекти открива детайла, алармите и маркировките;

Записването, съхранението и анализът на данни се извършват от хоста за откриване на дефекти;

Сигналът OK / NG се извежда в системата за сортиране;

Автоматично формиране на отчет за откриване на дефекти;

Сондата може бързо да бъде заменена. Времето за подмяна е по-малко от 120S.


Важни параметри на системата

име                                                 Технически параметър                                   Забележки

Край на сляпото                                           ≦ 50m                                     В зависимост от скоростта на теста

стабилност                                             След 72 часа ≦ 2dB                                   Тестова проба

Точност на струйния печат                               ± петдесетмм                                             Тестова проба

Степен на пропускане на преценката                               0%                                                 Тестова проба

Процент на неправилно отчитане                                       ≦ 2%                                                 Тестова проба

Точна степен на сортиране                                 100%                                                 Тестова проба

Тестова скорост                       Скорост на откриване на инструмента: 0,52-750m / min                     Тестова проба
