Онлайн система за тестване на вихрови токове за пролетна стоманена тел ECH7002
Резюме на Проекта
Клиентите произвеждат пролетна стоманена тел. Върху on-line системата за автоматично откриване на неизправности е инсталирана вихруваща система машина за рисуване.
Откриване на информация за детайла
Име на обекти за откриване Пролетна стоманена тел
Материал Метални материали като феромагнитни материали
Спецификация на измерението -402-40mm (Два комплекта сонда / направляваща втулка са персонализирани в този диапазон)
Ширина на заваряване /
дължина Дисков материал
Степен на огъване 1,5 мм / м (от станцията за откриване)
грапавост Кръгла повърхност (скосен край без изпъкнал втулка) ≦ 3.2, бр оксидна скала.
твърдост Harder
Скорост на откриване Препоръчва се чрез скорост ≦ 100m / min регулируем
(Скорост на откриване на инструмента: 0,52-750m / min)
Детекция на част температура ≦ 80 ° С
Изискване за откриване и Стандарт за точност
Изпълнителен стандарт за откриване
Брой стандарт Име на стандарт клас
GB / T 11260-2008 Метод за откриване на вихровия ток за кръгла стомана (през вид) 2 клас
GB / T 14480-2015 Неразрушителен инструмент за тестване водовъртеж Текущ Тестване оборудване /
Технически параметър на системата
Име на системата: Онлайн система за тестване на вихрови токове за пружинната стоманена тел
Тип: ECH7002
Метод за откриване: Двуканален чрез откриване на тип
Режим на управление: Автоматично + Ръчно
Инструмент и сонда: Вихроводен ток; Двуканален цифров висок интелигентност Еди ток детектор и сонда
Платформа за откриване: Основна платформа за откриване независимо разработена
Кратко въведение в операцията за откриване:
Коригирайте техническите параметри и стандартните проби на детектор за дефект в съответствие с изискванията за тестване;
Регулирайте положението на сондата и сондата според спецификациите на детайла;
Системата за откриване на дефекти открива детайла, алармите и маркировките;
Пролетната стоманена тел може да бъде поправена чрез изключване по време на процеса;
Записването, съхранението и анализът на данни се извършват от хоста за откриване на дефекти;
Автоматично формира отчет за откриване на дефекти.
Важни параметри на системата
име Технически параметър Забележки
Край на сляпото ≦ 500 метра В зависимост от скоростта на теста
стабилност След 16 часа ≦ 2dB Тестова проба
Точност на струйния печат ± петдесетмм Тестова проба
Степен на пропускане на преценката 0% Тестова проба
Процент на неправилно отчитане ≦ 2% Тестова проба
Тестова скорост Препоръчва се чрез скорост ≦ 100m / min Тестова проба
регулируем (Скорост на откриване на инструмента: 0,52-750m / min)
Principl e от През Тай pe Тестване на тока
Детекцията на вихровия ток е да се установи променливо магнитно поле чрез приближаване на проводник до намотката с променлив ток (наричан сондата). Променливото магнитно поле преминава през проводника и произвежда електромагнитна индукция с него и установява вихрови ток в проводника. Вихровият ток в проводника също ще произведе собствено магнитно поле. Ефектът от магнитното поле на вихровия ток също ще промени силата на първоначалното магнитно поле, което ще доведе до промяна на напрежението и импеданса на бобината. Следователно, когато възникнат дефекти върху повърхността на проводника или в близост до него, или измереният метален материал се промени, силата и разпределението на вихровия ток ще бъдат засегнати, а промяната на вихровия ток ще доведе до промяна на напрежението и импеданса на детекторната бобина. Според тази промяна може да се знае наличието на дефекти в проводника и работата на металния материал.
Общо описание на системата

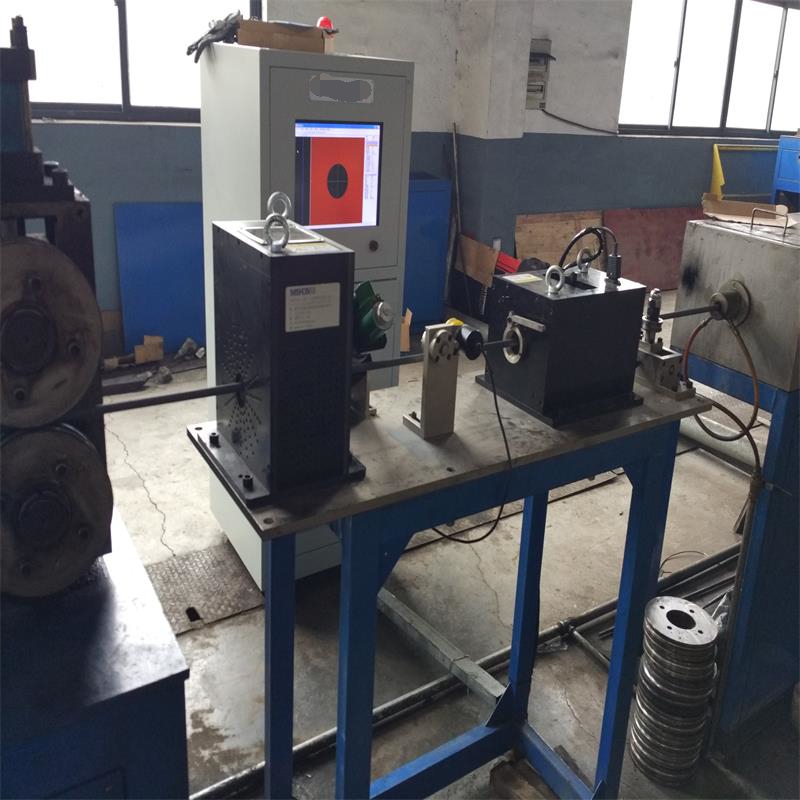

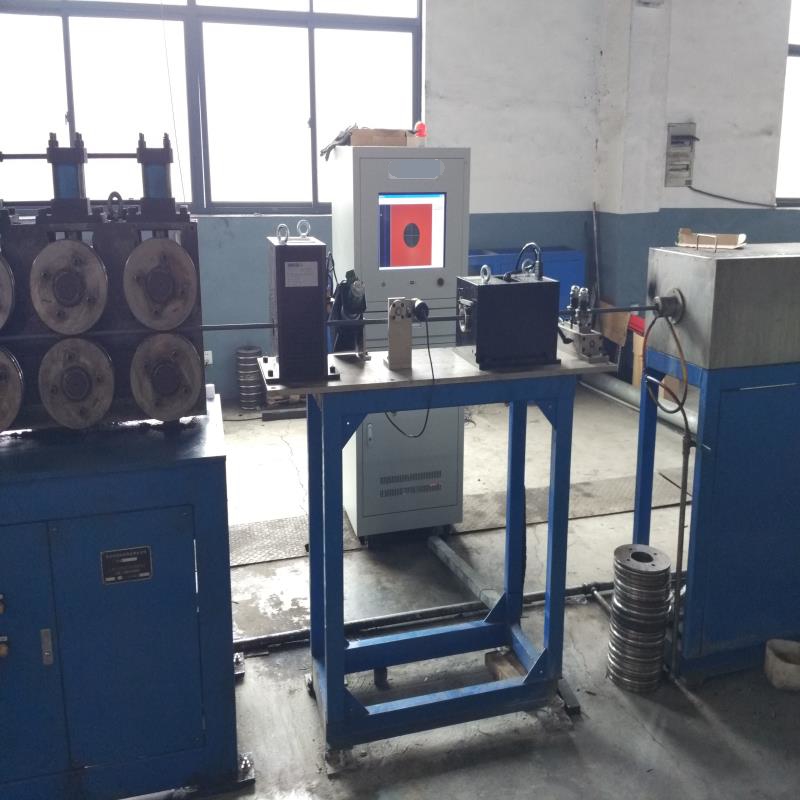

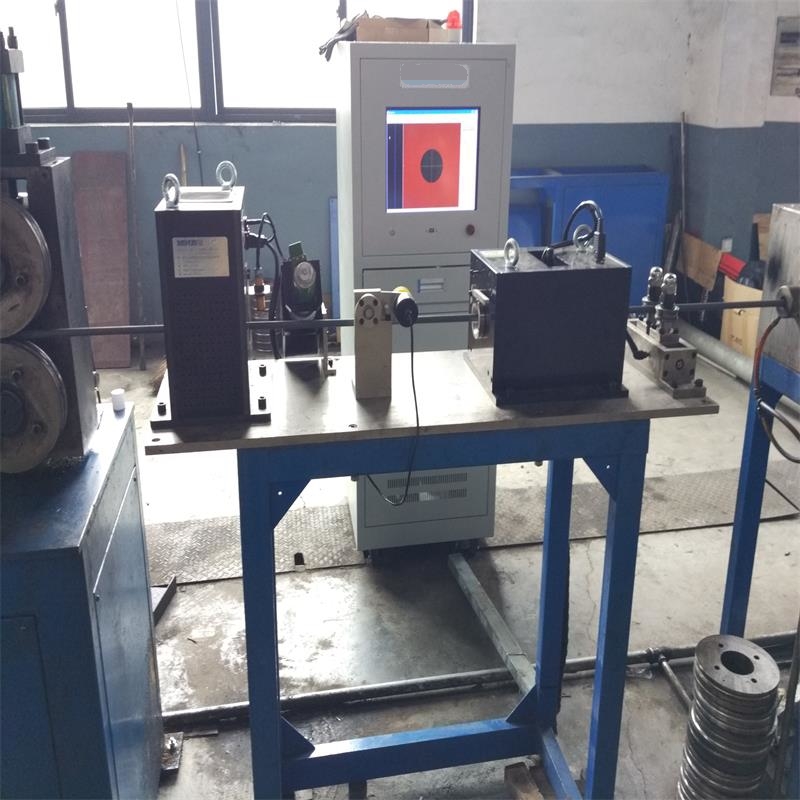

Онлайн системата включва интелигентен дигитален двуканален детектор на дефекти, персонализирана платформа за откриване (включително устройства за магнитно насищане и демагнетизация), устройство за откриване на тип, сонда, алармена система, система за маркиране, персонализиран оригинален софтуер за откриване и модул за автоматизация.
Работен поток на системата
Този проект коригира техническите параметри на детектора за дефект в съответствие с изискванията за изпитване, тест на стандартната проба → детайлът влиза равномерно през предния и задния затягащ механизъм → сонда за откриване автоматично откриване → откриването приключи → автоматична аларма и маркирайте засичането, когато системата открие дефект на детайла → изходен сигнал на изключване и смилане до организация на производството по време на процеса на тестване → запис, съхранение и анализ на данни се извършват от хоста на откриване на дефекти и други произведения. 100% откриване на покритие може да бъде постигнато. И може автоматично да генерира откриване доклад за дежурното откриване ситуация: откриване партида, количество, добър продукт / разход на отпадъци и т.н.
