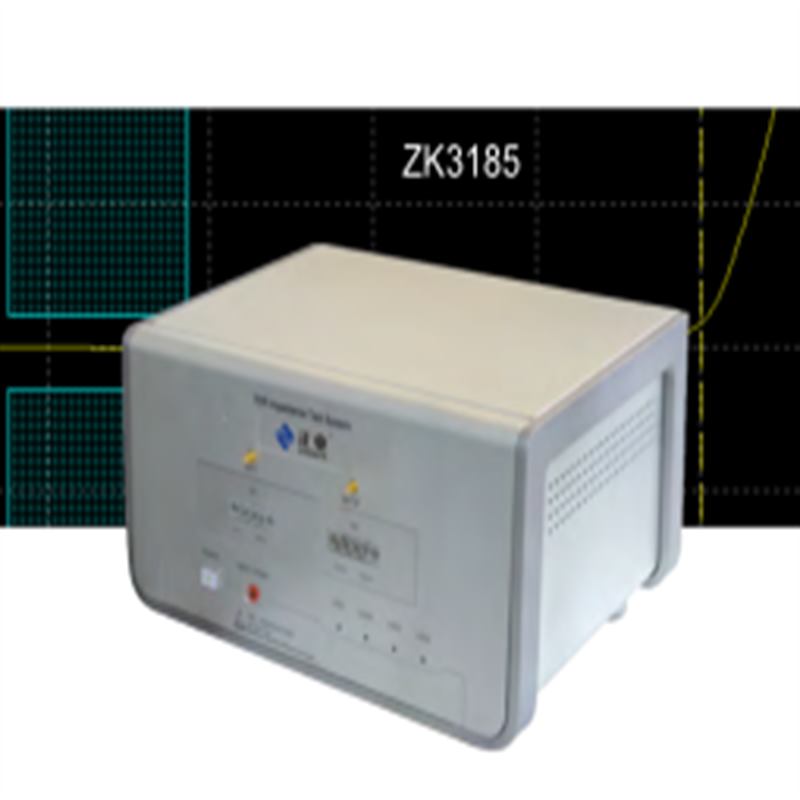

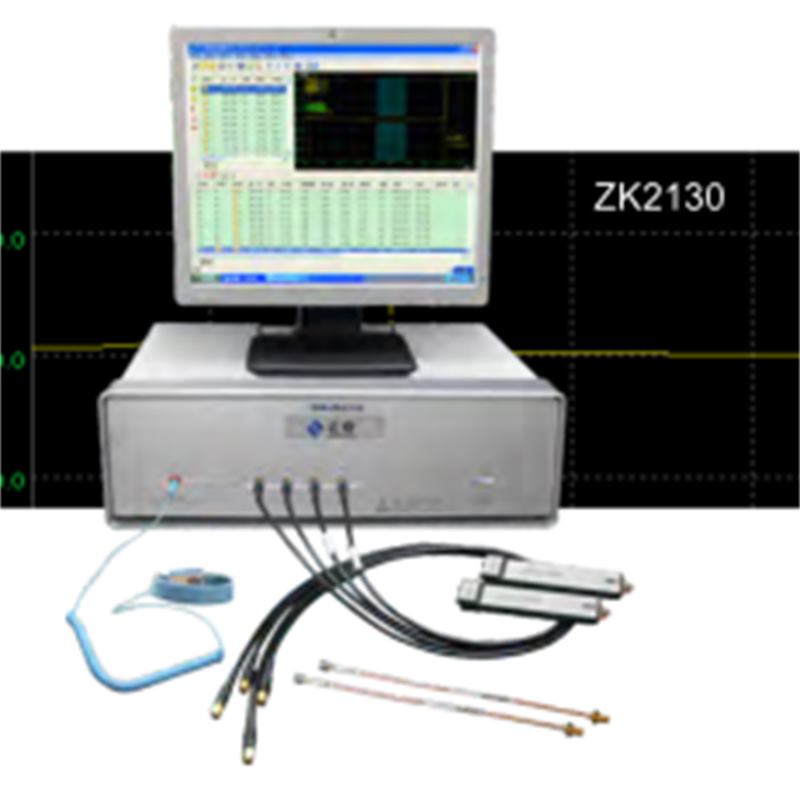

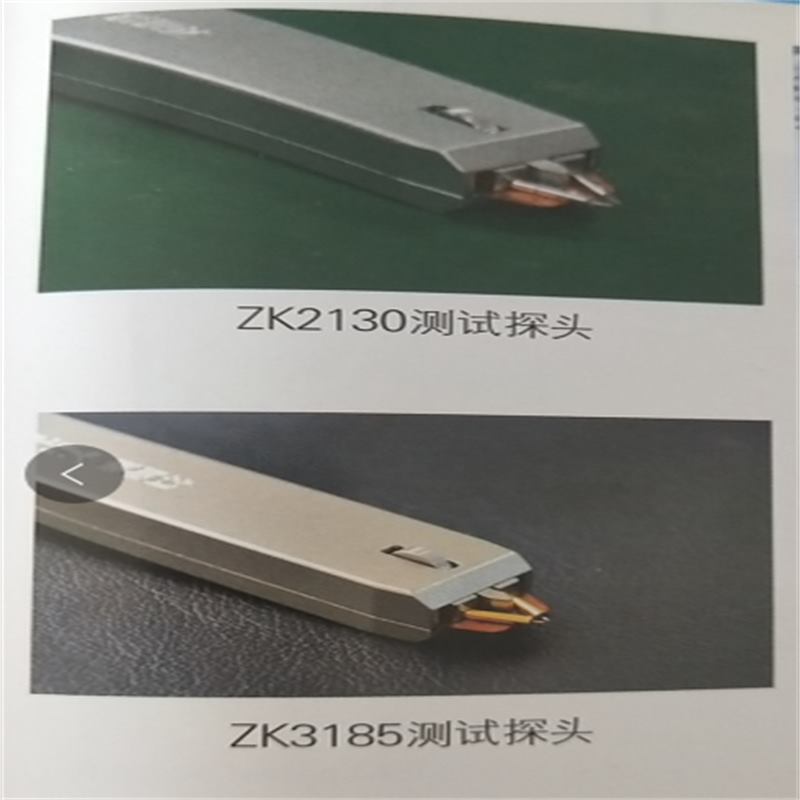

PCB   TDR инструмент за изпитване на импеданс (ZK2130 / ZK3185)

ИЗПОЛЗВАНЕ

Инструментът се използва за тестване на импеданс и S параметри на високочестотни платки, което осигурява бързо, точно и стандартно икономично решение за производителите на печатни платки. Той е приложим и за изпитване на импеданс на проводници и кабели.

ХАРАКТЕРИСТИКИ

1. Прецизност: Приемане на високоточни сонди, високочестотен коаксиален превключвател и отражение във времевата област, синхронни техники за вземане на проби с висока разделителна способност и многоточково калибриране.

2. Ефективен: Интегрирана процедура за изпитване, многозадачна работа с един бутон.

3. Специалности: Показва анализ на тестовата вълна, статистически анализ на данни, автоматично записване на тестови данни, автоматично генериране на протокол за изпитване и отпечатване, калибриране отворено.

ТЕХНИЧЕСКИ ПАРАМЕТЪР

ВЕЩ                                                 ZK2130                                   ZK3185

Измерване на точността                                       ± 1% (50Ω)

Степен на откриване                                                 ≦ 1S / точка

обекти     Контролиран импеданс

                Диапазон на измерване         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Обхват на измерване               0,05 м ~ 2 м                               0.02 m ~ 2 м

Вълнова лента                                 3GHz                   0.1GH ~ 8.5GH

Тест за загуба                                                 /                         S Измерване на параметри

Динамичен обхват                                       /                       Реално изпълнение на измеримия изпитан артикул: > 100db
