Благодаря, че купихте нашия продукт.За да се гарантира безопасността и за много години.; безпроблемно функциониране на продукта, прочетете внимателно наръчника, преди да използвате този продукт.
Снимките и техническият параметър са само за справка, както и за специфични обстоятелства, моля, да се придържате към самия продукт.
1.0 Въвеждане

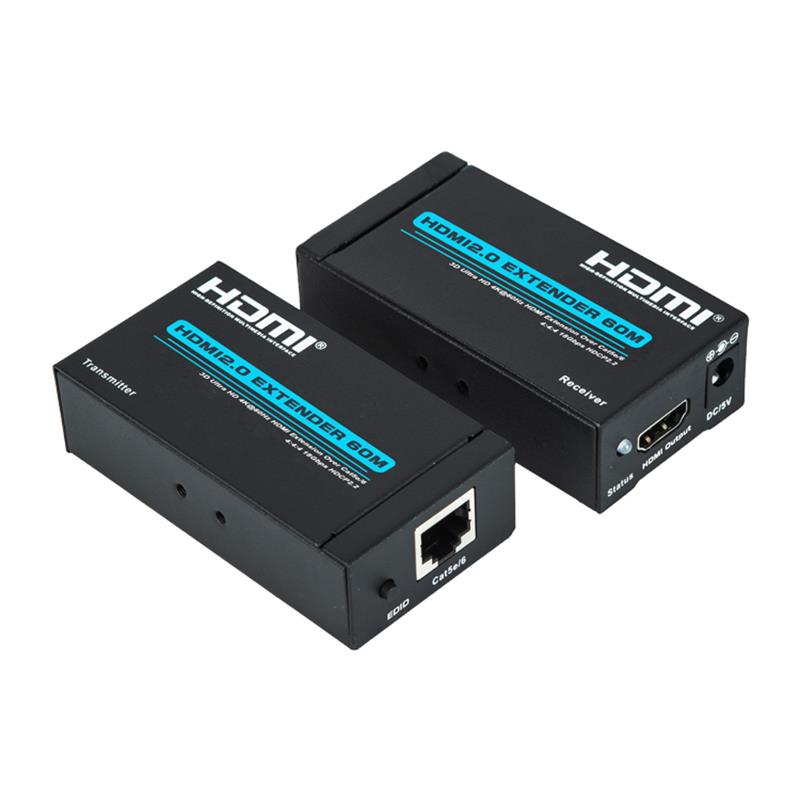

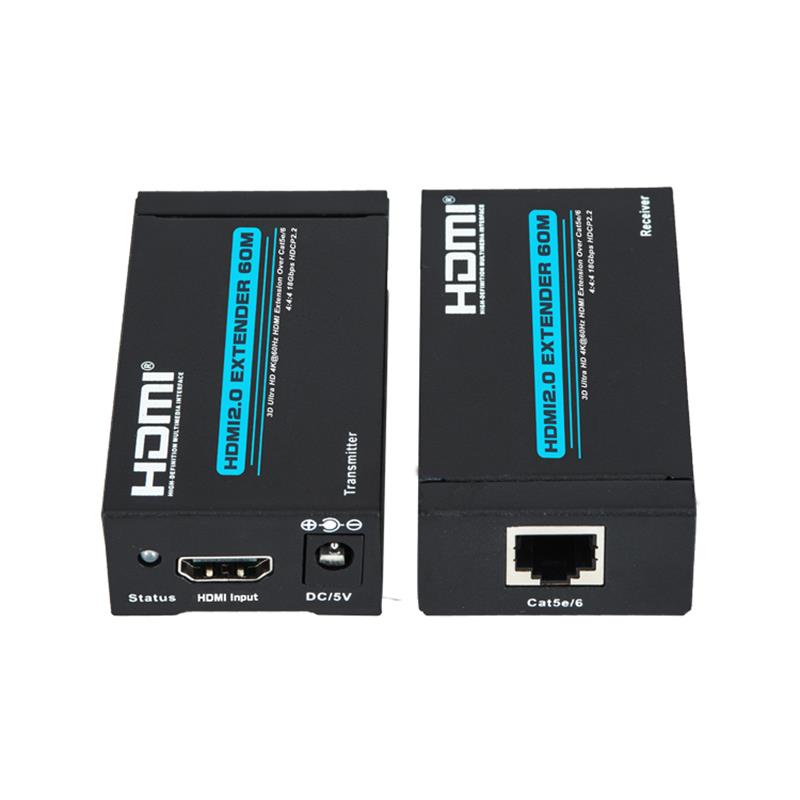

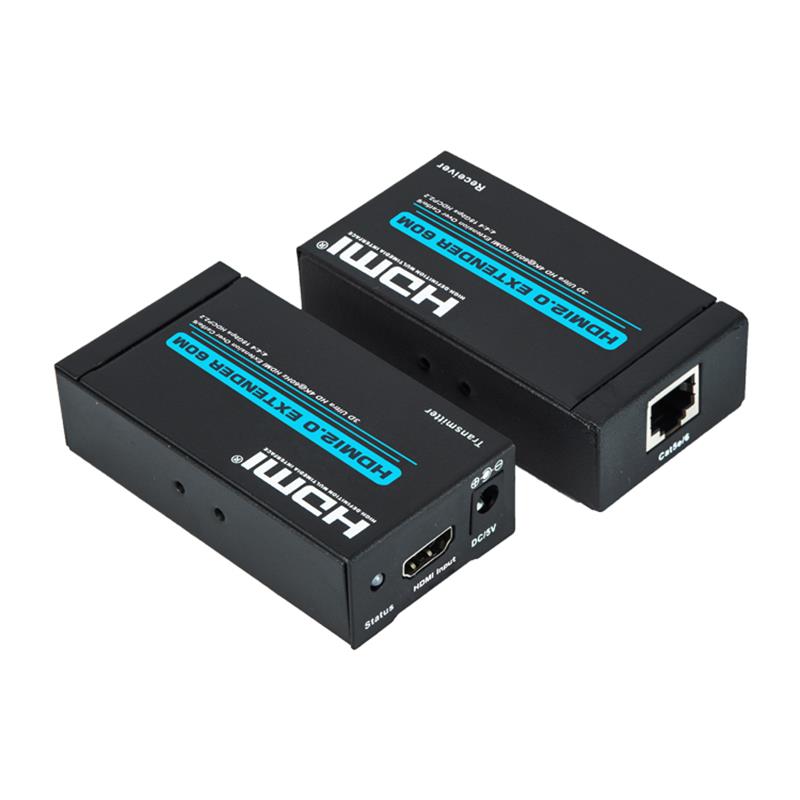

HDMI2.0 60M HDMI разширител използва един единствен Кейт5e/6(препоръчан) кабел вместо HDMI, можете да удължите сигнала 4K до 60 Meters.Целта на разширителя е да се постигне трансмисия на дълги разстояния с евтини проводници.
2.0 Характеристики
1) в съответствие с HDMI2.0, HDCP2.2 и DVI 1.0;
2) Предаване на сигнали (cat5e или cat-6(препоръчани) кабели до 60-те измервателни уреди вместо HDMI кабели са свързани между TX и RX Разширяване;
3) Поддържане на видео формат до 4k2k@ 60Hz с 24бит RGB/YcbCR 4:4:4/YCBCR4:4:4:4,и до 4k2k@60Hz с 12бит YCBCR 4:4:4;
4) Подпомагане на триизмерен видео формат до 1080p@ 60;
5) Поддържане на превключвателя по EDID;
6) Поддръжка на аудио форматаName DTS-HD/Dollby-trueHD/LPCM7.1/DTS/Dollby-AC3/DSD;
7) Разширяване на разстоянието за предаване и подобряване на предавателния сигнал;
Аксесоари за опаковки
При първото разопаковане на разширителя проверете дали следните елементи са включени:
1.HDMI трансмитер -----------------------1PCS
2.HDMI Приемник --------------------1PCS
3.Захранване------------------------------------------------------------------
4.Потребителско ръководство...
Спецификация 4.0
Дължина на CAT-6 кабела между трансмитера и Получателя-------------------------------------------------------------------
HDMI Вход/Изход------------------------------4Kx2K@60Hz/1080p/1080i/720p/576p/576i/480p/480i
Поддръжка на аудио формат ------------------------------DTS-HD/Dollby-trueHD/LPCM7.1/DTS/Dollby-AC3/DSD
Макс честотно----------------------------------------------------------------------------------------------------
Макс Бод се отнася...
Входящ видео сигнал... --------------------------------------------------------------------------------------------------------
Изход на DDC сигнал-----------------------------------------------------------------------------------------------------
Входящ/изходящ HDMI кабел разстояние-----------------------------------------------------------------------------------
Макс работещ в момента------------------------------------------------------------------------------------------
Power адаптер формат ---------------------------Input:AC (50HZ, 60HZ) 100V-240V; Изход: DC5V/1A
Оперативен обхват на температурата...
Оперативен диапазон на влажността---------------------------------------------------------------------------------------
Измерение(L x W x H)---------------------------------------------------------------------------------------------------
5.0 Свързване и експлоатация
5.1 Свързване на източника с предавател с един HDMI кабел (Max=10M).
5.2 Свързване на монитора с приемник с един HDMI кабел (Max=10M).
5.3 Свържи TX с RX с един кат5е/6 (Max=60M).
5.4 Свързване на захранването с TX и RX.
5.5 светодиоден индикатор:Когато се въвежда сигнал за работа, стационарна синя светлина.
6.0 Инсталиране и предпазни мерки
За да се избегне токов удар, повреда на продукта и за да се защити безопасността ви, моля забележете следното:
1. Моля бавно да включите или изключите сигналните кабели и не често да включвате, изключите или разклатете.
Второ. Оборудването не трябва да се поставя под слънцето, дъжд и влага или без вентилация.
Три. На оборудването не трябва да се поставят течни предмети.
4. Не инсталирайте оборудването близо до топлинни източници като огън, мощност или други усилватели, които произвеждат топлина.
Пет. Не поставяйте метала или други предмети в оборудването освен кабелите към пристанищата.
Шести. Не разрушавайте оборудването сами; то трябва да бъде поддържано от професионалисти.
