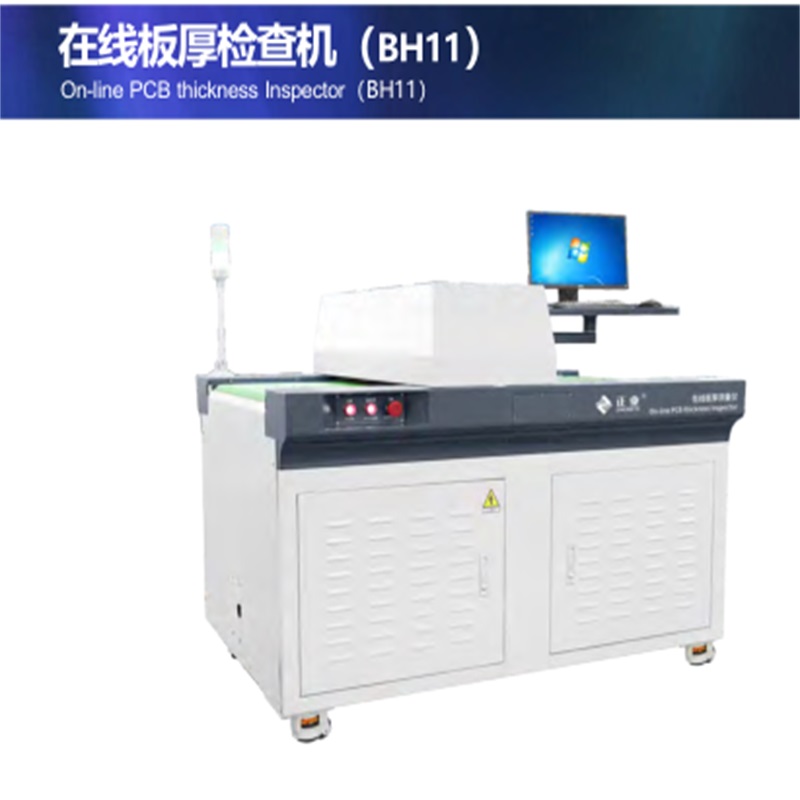

Онлайн инспектор за дебелина на печатни платки (BH11)
ИЗПОЛЗВАНЕ
Онлайн машината за инспекция на дебелината на плочата се прилага за PCB / PCBA, автомобилостроене, машинна и други индустрии. Той приема безконтактно лазерно измерване. Той може с точност да измерва дебелината на плочата за пресоване на печатни платки, пластмаси и филми.
ХАРАКТЕРИСТИКИ
1. Високо качество: онлайн откриването може да намали изхода на дефектни продукти, а безконтактното лазерно измерване се приема без разрушителен ефект;
2. Висока ефективност: ефективността на измерване е 6-8s / компютър;
3. Точни данни: точността на изпитването е по-висока от ± 5 μm;
4. Дебелина на тестовата плоча: 0-12 мм, широк диапазон на дебелина на приложимата плоча;
5. Персонализирана машина за измерване на дебелината на контактната платка за зеленото масло
ТЕХНИЧЕСКИ ПАРАМЕТЪР
ВЕЩ СПЕЦИФИКАЦИИ
Тип на измерване Безконтактно измерване
Тестова точка 1. Самоизбор
2. Софтуер за определяне, средно 5 точки за изпитване или 9 точки за изпитване.
Диапазон на измерване на дебелината на плочата 0-12mm
Точност на теста ± 5μm (стандартно парче)
0-20µm (В сравнение с микрометъра, степента на деформация на печатни платки < 0.8mm)
Диапазон на размера на тестовите плочи 250 мм х 250 мм, 650 мм х 620милиметра
Тест Ефективност 6-8S / бр
Точност на позициониране на тестовата точка ± 3 mm
Модел на сензора LK-coriolis (keyence)
Резолюция на сензора 0.025μm
Лазерен диаметър на сензора Φ 50μm (лазерът)
Скорост на платформата 6m / min, 12m / min
Статистика на данните да
Събиране на плоча функция по избор
Температура на работната среда 22 ± 3 ° С
Изискване за мощност AC220V 50Hz
Захранване с въздух 0.6-0.8Mpa
мощност 2kW
тегло 500кг
Размер на външния вид (L × W × H) 1536 × 1245 × 1420 мм (платформа 900 мм)
