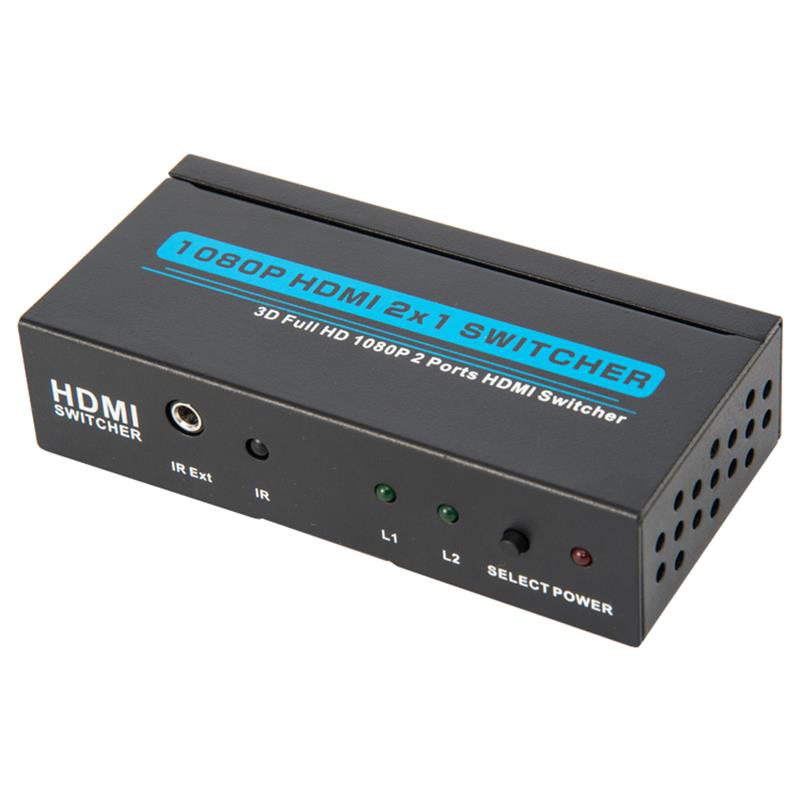

1.0 ОПИСАНИЕ

HDMI Switch е продукт, който може да превключва многогрупови HDMI сигнали към едно устройство с висока разделителна способност като HDTV с помощта на ръчен бутон. Това може да избегне честото включване и изключване на кабели. Може да оптимизира системата за домашно кино до най-добрия ефект.

2.0 ХАРАКТЕРИСТИКИ

1. Превключването става чрез себе си автоматично, когато има сигнал на портовете.

2. Поддържайте HDCP протокол и е приложим за устройство източник и висока разделителна способност   устройство за показване като DVD и HDTV, които имат HDMI портове или цифрови   портове и са съвместими с HDCP протокол.

3. Поддържайте високи разделителни способности до включително 480i / p, 576p, 720i / p, 1080i / p.

4. Поддръжка HDMI1.3

5. Удължете разстоянието на предаване и подобрете сигнала за предаване.

6. Съвместим с DVI чрез използване на HDMI TO DVI адаптер.

7. Plug-and-play.

8. Удобен за свързване на многогрупови входни сигнали за показване на един HDTV.

9. Спестете място. Разрешете на няколко източника да използват едно устройство с висока разделителна способност   едновременно.

10.Метален дизайн на корпуса и цялостно екраниране без смущения на сигнала.

11.Изберете входния порт на ръка свободно.

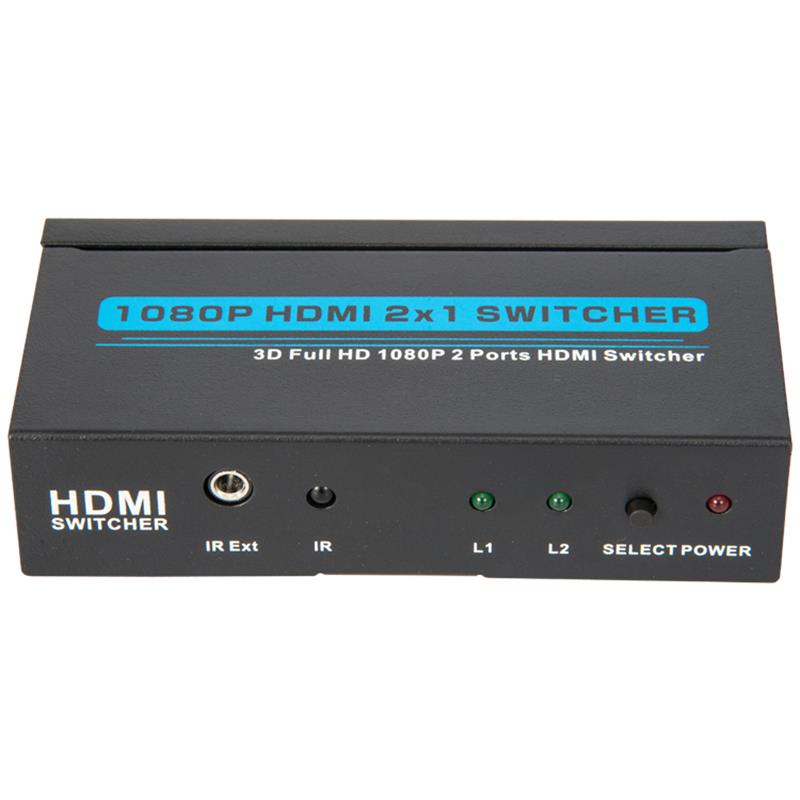

12.LED показва режим на сигнал и захранване.

13.Подаване на енергия (моля, вижте техническия параметър)

3.0 АКСЕСОАРИ ЗА ОПАКОВКА

При първото разопаковане на разширителя, проверете дали са включени следните елементи:

Превключвател HDMI 2x1 ------------------------------------------- 1бр

5V DC адаптер за захранване --------------------------------------- 1бр

Дистанционно------------------------------------------------ 1бр

Удължителен кабел за IR приемник ----------------------------- 1бр

Ръководство за употреба------------------------------------------------ --- 1бр

4.0 ТЕХНИЧЕСКИ ПАРАМЕТЪР В ДЕТАЙЛ

Каталог ------------------------------ 2X1 HDMI SWITCH

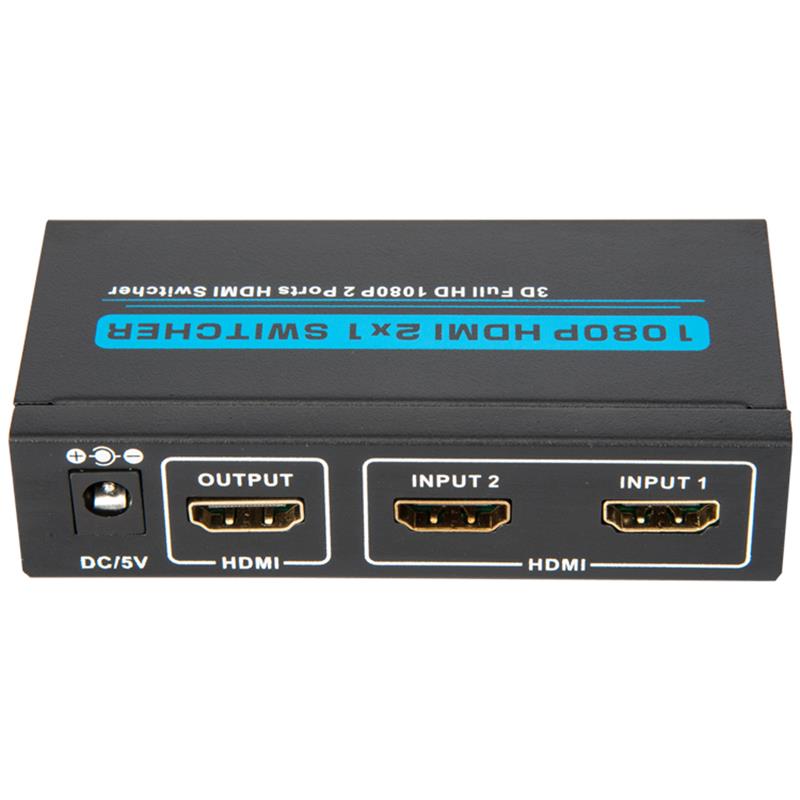

HDMI входен източник   Порт ------------------------ 2

Дисплей устройство   Изходен порт --------------------- 1

Източник Порт   Съединител ----------------------- 19 ПИН HDMI (А ТИП)

Дисплей на устройството за порт   Съединител ----------------------------- 19 ПИН HDMI (А ТИП)

Съвместим с HDCP ----------------------------------------- ДА

източник   Избор на устройство -------------------------------- Бутон IR   Дистанционно

Входен видео сигнал -------------------------------- 0,5-1,0 волта P-P

Входен DDC сигнал -------------------------------------- 5 волта P-P (TTL)

Дълбок цвят ------------------------------------------ 36bit

Обхват на една връзка -------------------------------------- 1920 * 1200

Версия на HDMI ------------------------------------- HDMI1.3

Bandwidth ------------------------------------------- До 225Mhz

Скорост на сигнала ---------------------------------------- До 10.2Gbps

Дължината на въвеждането   кабелна -------------------------------- ≤10M

Дължината на   изходен кабел ----------------------------- ≤10M

Стандартът за кабел --------------------------------- 28AWG HDMI1.3

Вертикална честота   Range -------------------- 60Hz

мощност   Консумация (макс) -------------------------- 1,5 вата

операция   Температура ------------------------- 0 ℃ ДО 70 ℃

Работно напрежение ----------------------- DC 5V

Захранващ адаптер --------------------------- --5V 1A

Нетно тегло (кг) -------------------------- 0.13

Размер: L × W × H (mm) ----------------------- 100 х 48 х 25
