1.0 Описание на продукта

HDMI Switch е продукт, който може да превключи многогруповите сигнали на HDMI към едно устройство с висока разделителна способност, като HDTV чрез използване на ръчно натискане.По този начин може често да се избегне запушването и изключването на кабелите.Тя може да оптимизира вашата домашна театрална система до най-добрия ефект.

2.0 Характеристики

1.Превключването се извършва автоматично чрез себе си, когато има сигнал на пристанищата.

Второ.Поддръжка на HDCP протокол и приложима за изходно устройство и висока разделителна способност   дисплей устройство като DVD и HDTV, които имат HDMI портове или цифрови   и са в съответствие с HDCP протокола.

Три.Поддържайте високи резолюции:480i/p,576p,720i/p,1080i/p и   3840&क120;2160@25/30Hz

4.Подкрепете HDMI1.4

Пет.Удължаване на разстоянието и подобряване на предавателния сигнал.

Шести.Съвместими с DVI чрез използване на HDMI TO DVI адаптер.

Седем.Изпълнение.

Осем.Удобно е да се свържат многогрупови входни сигнали, за да се показват на една HDTV.

Девет.Запази място.Позволява на няколко източника да използват едно устройство за показване с висока разделителна способност   едновременно.

10.Конструкция на металната обвивка и цялостно екраниране без смущения в сигнала.

11.Selec& Calodon 356; входно пристанище свободно.

12.LED показва сигнал и режим на захранване.

13.Доставка на енергия(Моля, посочете техническия параметър)

3.0 Допълнения за опаковки

При първото разопаковане на разширителя проверете дали следните елементи са включени:

HDMI 4x1 превключвател-------------------------------------------------------------------------

5V DC Power Adaptor---------------------------------------------------------------------

Дистанционно управление---------------------------------------------------------------------------

IR Revider разширение Cable ---------------------------------------------------------------

"Наръчник на потребителя..." --------------------------------------------------------------------------

4.0 Приложение

Той превключва няколко маршрута на HDMI сигнали от изходно устройство, като DVD, Сателитен Приемник, Настройка на кутия, DV камера, A/V приемник и друго устройство, което е включено в HDMI, към високодефинирано устройство за изобразяване, като например HDTV и монитор с плосък екран на HDMI.

5.0 Технически параметър в подробности

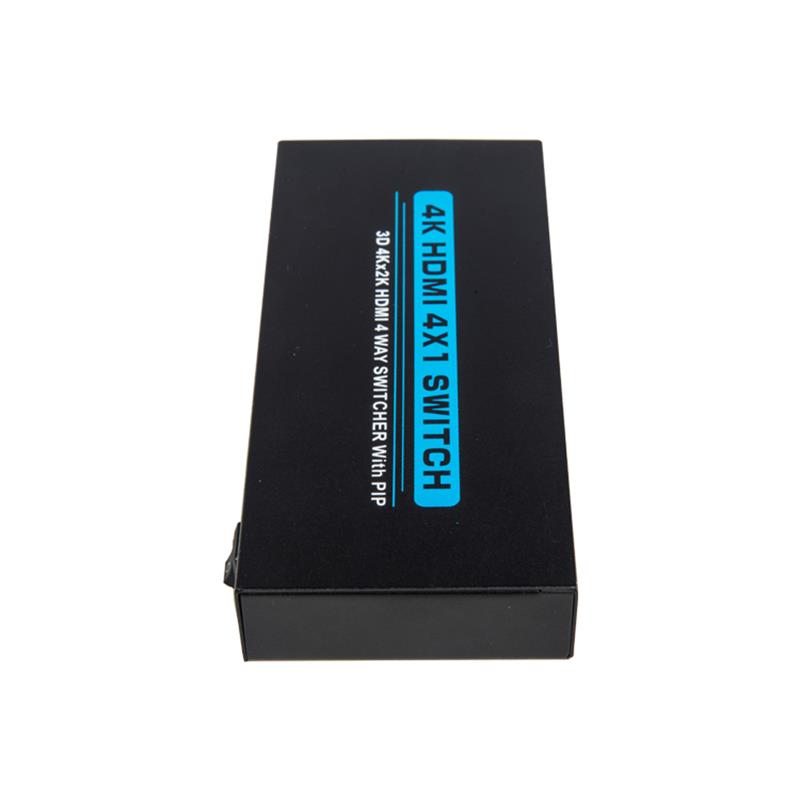

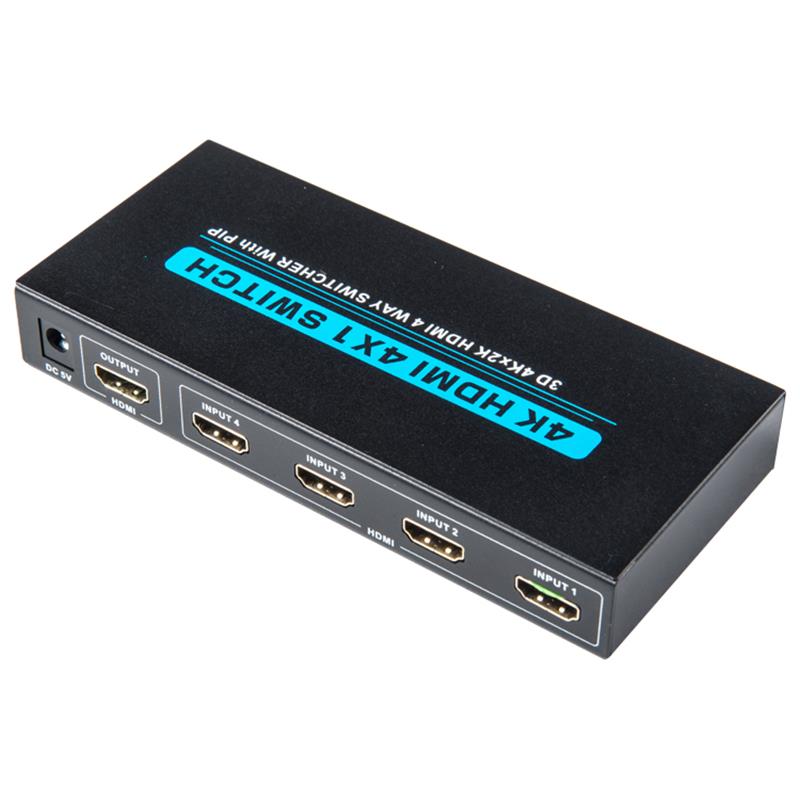

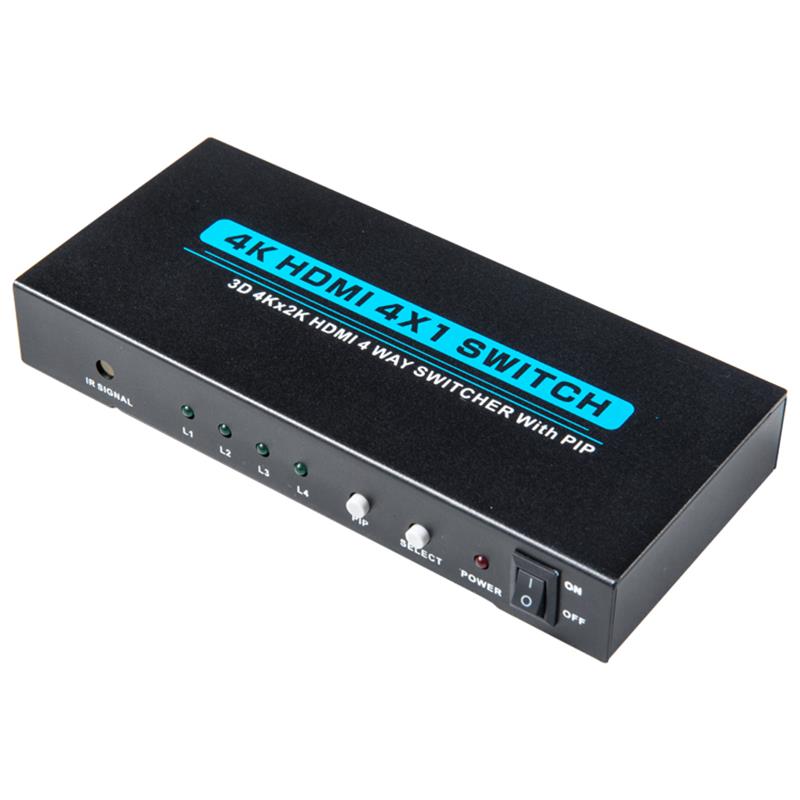

HDMI 4X1 SWITHER with PIP

Продукт... 4X1 HDMI SWITCH

Вход на HDMI   Порт... 4

Устройство за показване   Изходен порт... 1

Порт на източника   Връзки------------------------------------------------------------------ 19 PIN HDMI(ТИП)

Приставка на устройство   Връзки---------------------------------------------------------------- 19 PIN HDMI(ТИП)

HDCP Commulant------------------------------------------------------------ ДА

Източник   Подбор на устройствата------------------------------------------------------------- Натиснете бутона IR   Дистанционно управление

Входящ видео сигнал----------------------------------------------------------------- 0.5-1.0 Volts P-P

Вход DDC сигнал------------------------------------------------------------------- 5 Volts P-P(TTL)

Deep Color------------------------------------------------------------- 36бит

Single Link Range... 3840*2160

HDMI Версия--------------------------------------------------------------- HDMI1.4

Бандуит-------------------------------------------------------------------- До 340Mhz

Сигнал за скорост... До 10.2Gbps

Продължителност на входа   кабелна--------------------------------------------------------------- PS3 pacode 88804410M заделен 65307; Син   DVD-та без изход;10M

Дължината на   Излъчване на кабелна----------------------------------------------------------- Дял 88044;10M

Стандартът на кабелната... 28AWG HDMI1.4

Вертикална честота   Рейндж------------------------------------------------------------------ 25/30Hz

Сила   Консумация(макс)--------------------------------------------------------------- 3.5 ватове

Действие   Температурата... 0,845151; TO 70,845151;

Работещ волтаж----------------------------------------------------------------- DC 5V

Властен адаптор... 5V 1A

Нетна тежест... 0.3

Размер: L 2125; W 215H Nocible 65288mm Holit289;----------------- 154, 21569, 21523.5

6.0 Описание на PIP

video preview (PiP)

Бележки

1.Когато разделителната способност на входящия сигнал над 1080п, този продукт не поддържа функцията PIP;

Второ.Моделът „8220K“, „c4K“, „count“, „count“, „count“, „count“ @60Hz“ в настоящото ръководство се отнася до разделителната способност над 1080P@60Hz.

Три.Когато има нов източник на сигнал, без " 4 k режим " ще се появи нов образ отляво на екрана;

4.За изображението в функция на изображението на продукта, допълнителният образ на канала може да бъде показван само с фиксиран размер;

Пет.За изображението във функцията на продукта, позицията на малкия образ съответства на входния източник.
