Благодаря, че купихте нашия продукт.За да се гарантира безопасността и за много години.; Неприятна работа на продукта, прочетете внимателно наръчника, преди да използвате този продукт.

1.0 ОПИСАНИЕ

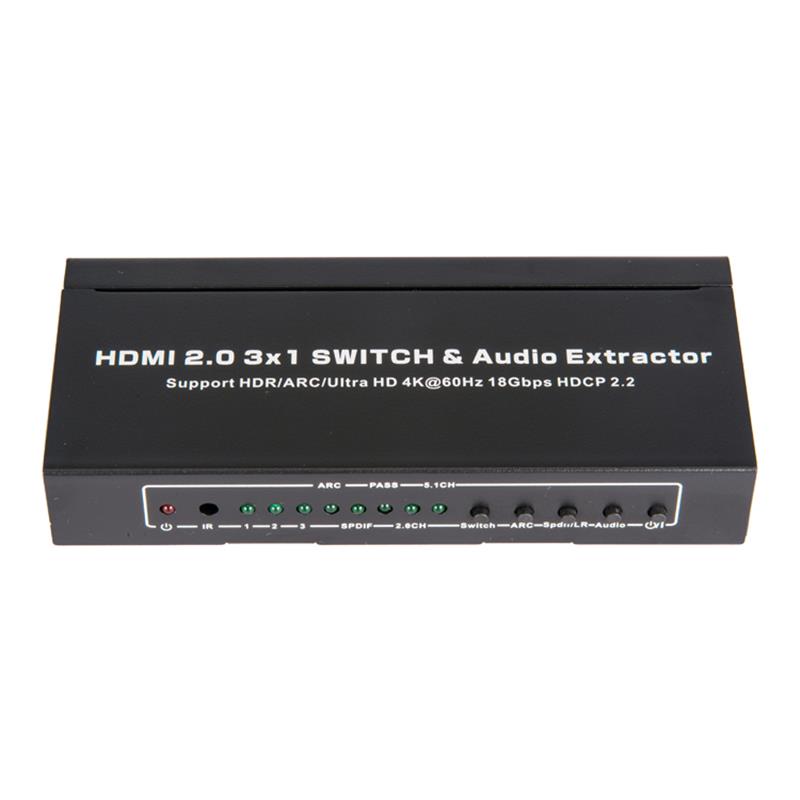

Устройството е едно множество портове HDMI Аудио Екстрактор с поддръжка на HDR, ARC, 3D и 4KX2K, който може лесно да превключи няколко HD източника или един MHL интелигентни източници на един HD екран.Също така всеки от входните източници поддържа аудио екстракта чрез аудио изходящия канал SPDIF и LR.Суачър поддържа ARC функция, която може да направи аудио връщане обратно към AV приемника.

УСТРОЙСТВА 2.0

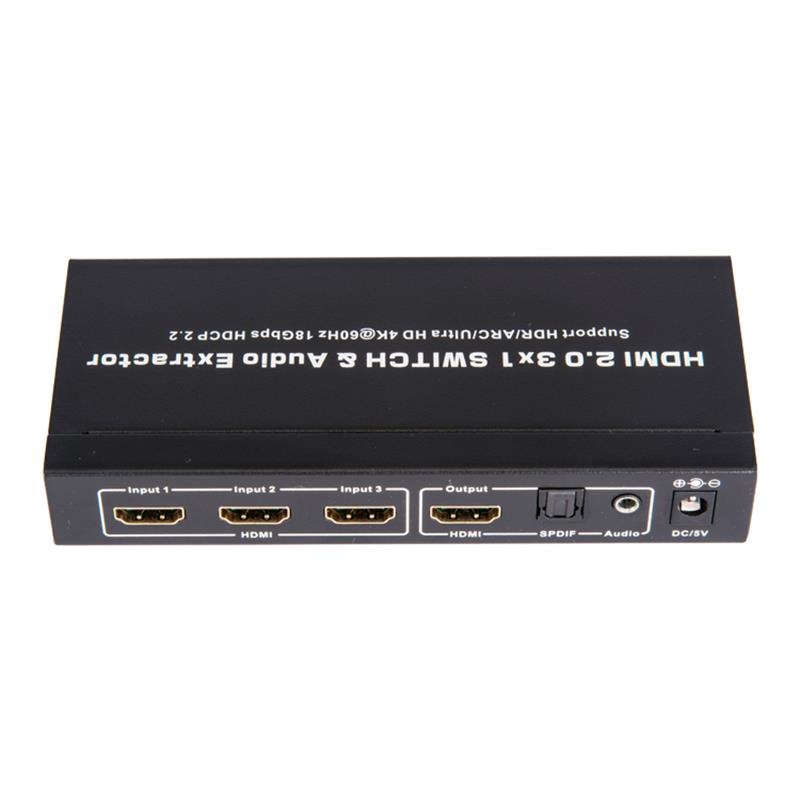

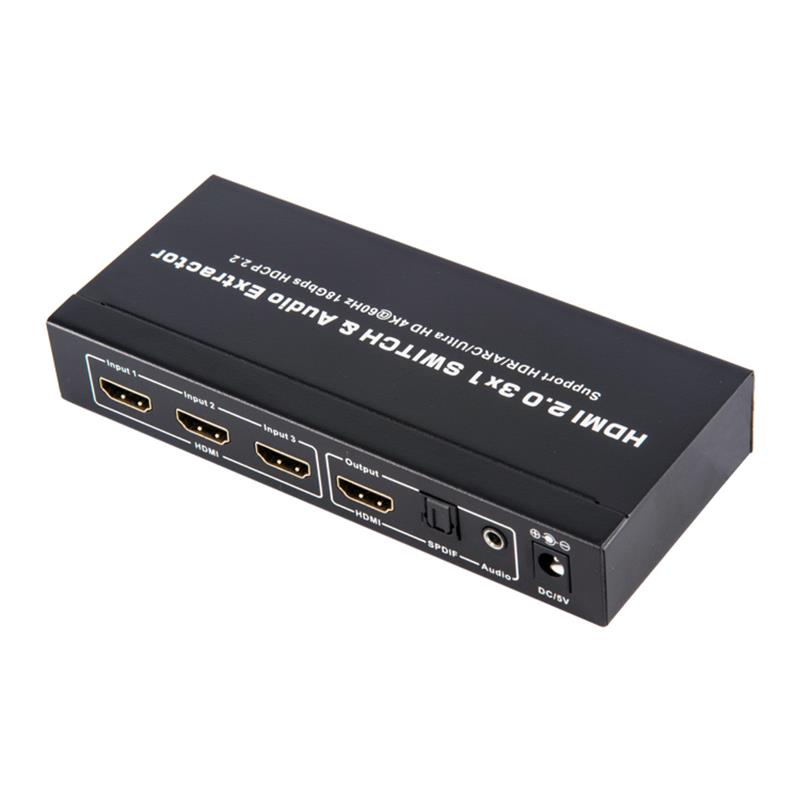

1.Вход: HDMI x 3(HDMI/MHL 1 порт поддържа MHL).

Второ.Изход: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Три.Превключването се извършва автоматично чрез себе си, когато има сигнал в пристанищата;

4.отговаря на HDMI2.0, HDCP2.2 и DVI 1.0;

Пет.Поддържане на видео формат до 4k2k@ 30Hz с 24бит RGB/YcbCR

  4:4:4/YCBCR4:4:4:4,и до 4k2k@60Hz с 12бит YCBCR 4:4:4;

Седем.Поддържа 12-битов дълбок цвят на канал, максимален 36-битов канал.

Осем.Поддържа 3.0Gbps TMDS/600MHz пикселичен часовник за канал, максимален

  общият TMDS поток е 18Gbps.

Девет.Поддържа компресиран звук като LPCM.

10.Поддържа компресирани аудио като DTS Digital, Dollby Digital, DTS-HD,

    и Dollby True HD.

12.Поддържа преминаването на HDMI.

13.Поддържа цифрова среда до 7.1CH на изхода на HDMI.

14.Поддържа цифрова среда до 5.1CH на изхода на Toslink.

15.Поддържа до 2.0 канал аналогово стерео на стерео изхода.

16.Поддържа стандартен Аудио, DSD Аудио и HBR Аудио.

17.Поддържа ARC (Аудио Return Channel).

3.0 ДОСТЪП ЗА ОПАКОВКА

1.HDMI/MHL Аудио Екстрактор------1 PCS

2.Потребителско ръководство...

3.Захранване с енергия-----------------------------------------------------------------

4.Отдалечен контрол...

4.0 ПРИЛОЖЕНИЕ

Той превключва няколко маршрута на HDMI сигнали от изходно устройство, като DVD, Сателитен Приемник, Настройка на кутия, DV камера, A/V приемник и друго устройство, което е включено в HDMI, към високодефинирано устройство за изобразяване, като например HDTV и монитор с плосък екран на HDMI.

5.0 КАК ДА РАБОТИ

1.Използване на HDMI кабел за свързване на HD източник с HDMI Input Port.

Второ.Използване на HDMI кабел за свързване на HD монитор с изходния порт на HDMI.

Три.За аудио връзка, изберете една от следните възможности.

  a.За да използвате HDMI преминаване, използвайте HDMI кабела от стъпка 2 до   Свързване на аудио приемника към изхода на HDMI.Вашият аудио   Приемникът ще трябва да излъчва видео сигнал на монитора ви.

  b.За да използвате Toslink, използвайте Toslink кабел за свързване с аудио оборудване.(Забележка: Toslink не поддържа Dollby Digital Plus.Моля, сменете се.   Входящият източник&\2535;39;аудио изходът в различна настройка, ако е необходимо.)

  c.За да използвате коаксиален, използвайте коаксиален кабел, за да се свържете със стерео аудио.   оборудване.

4.Свържи адаптера за захранване.

Пет.Забележка: Ако използвате Toslink кабел, моля, уверете се, че гумената защита   капакът на върха вече е премахнат от двата края преди свързване   към устройствата.

6.0 Технически параметри

HDMI Източник Input Port--------------------------------------------------------------------------------

Покажи на устройствата за излизане... -----------------------------------------------------------------------------------

Източник на Порт Кънкор------------------------------------------------------------------------------

Дисплей Device Port Connector-----------------------------------------------------------------------

HDCP Commulant------------------------------------------------------------------------------------

Единична връзка...

Входящо видео сигнал------------------------------------------------------------------------------------------

Вход DDC сигнал-----------------------------------------------------------------------------------------

Deep Color-----------------------------------------------------------------------------------------

HDMI Версия------------------------------------------------------------------------------------------   4Kx2K@ 50/60Hz

Аудио изход-----HDMI пас-through;Up to 7.1CH;SPDIF изход до 5.1 ч;3.5mm стерео изход аудио

Бандширот--------------------------------------------------------------------------------------------

Сигнал на спийд---------------------------------------------------------------------------------------

Продължителността на входящия кабел--------------------"Nocools 88804ft/15m 24 AWG HDMI с висока скорост   Кабел at1080P@ 24бит 60Hz

Продължителността на изходящия кабел-------------------"Команд88045ft/15m 24 AWG HDMI с висока скорост   Кабел at1080P@ 24бит 60Hz

Стандартът за кабелната телевизия-----------------------------------------------------------------------------------

Вертикална честота--------------------------------------------------------------------------------------

Power Consumption(max)-------------------------------------------------------------------------------

Операция "Температура"...

Работещ волтаж-----------------------------------------------------------------------------------------

Силен адаптор--------------------------------------------------------------------------------------------

Нетна маса----------------------------------------------------------------------------------------------

Измерение: L*W*H(mm)--------------------------------------------------------150 215; 25

7.0 Инсталации и предпазни мерки

За да се избегне токов удар, повреда на продукта и за да се защити безопасността ви, моля забележете следното:

1.Моля те бавно да включваш или изключваш сигналните кабели и не често да включваш, изключваш или   Разклати ги.

2.Оборудването не трябва да се поставя под слънцето, дъжд и влага или   без вентилация.

3.Върху оборудването не трябва да се поставят течни предмети.

4.Не инсталирайте оборудването в близост до топлинни източници като огън, мощност или други усилватели, които произвеждат топлина.

5.Не поставяйте метал или други предмети в оборудването освен   Свързване на кабелите към пристанищата.

6.Не унищожавайте оборудването сами; то трябва да се поддържа от   професионално обслужване.
